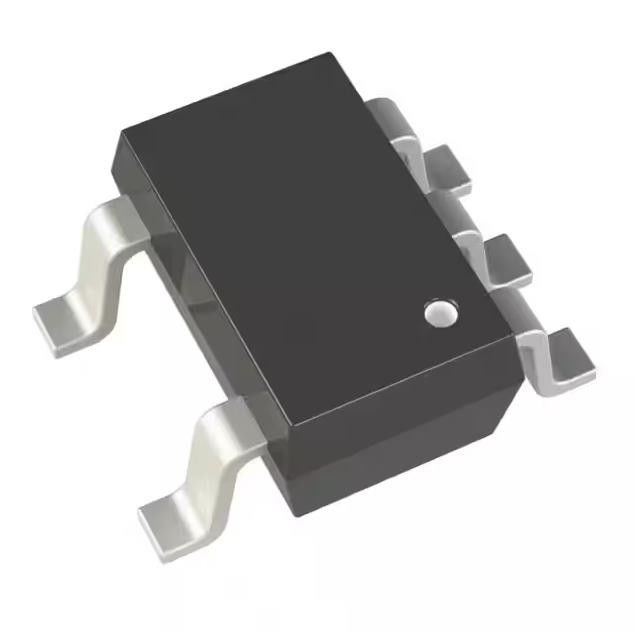

Ajustement 300ma Tsot23 de Chip Ic Reg Lin Pos du circuit intégré ADP171AUJZ-R7
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ADP171AUJZ-R7 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Configuration de sortie: | Positif |
|---|---|---|---|
| Type de sortie: | réglable | Nombre de régulateurs: | 1 |
| Tension - entrée (maximum): | 3.6V | Tension - sortie (minute/fixe): | 0.8V |
| Tension - sortie (maximum): | 3V | Abandon scolaire de tension (maximum): | 0.135V @ 300mA |
Description de produit
Ajustement 300ma Tsot23 de Chip Ic Reg Lin Pos du circuit intégré ADP171AUJZ-R7
Sortie réglable positive linéaire 300mA TSOT-23-5 d'IC de régulateur de tension 1
Caractéristiques d'ADP171AUJZ-R7
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - linéaires | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Configuration de sortie | Positif |
| Type de sortie | Réglable |
| Nombre de régulateurs | 1 |
| Tension - entrée (maximum) | 3.6V |
| Tension - sortie (minute/fixe) | 0.8V |
| Tension - sortie (maximum) | 3V |
| Abandon scolaire de tension (maximum) | 0.135V @ 300mA |
| Actuel - sortie | 300mA |
| Actuel - tranquille (Q.I.) | µA 60 |
| Actuel - approvisionnement (maximum) | µA 260 |
| PSRR | 73dB | 47dB (1kHz | 100kHz) |
| Caractéristiques de contrôle | Permettez |
| Caractéristiques de protection | Au-dessus du courant, au-dessus de la température, sous le lock-out de tension (UVLO) |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | SOT-23-5 mince, TSOT-23-5 |
| Paquet de dispositif de fournisseur | TSOT-23-5 |
| Nombre bas de produit | ADP171 |
Caractéristiques d'ADP171AUJZ-R7
Courant de sortie maximum : 300 mA
Gamme de tension d'entrée : 1,6 V à 3.6V
Bas courant tranquille
IGND = µA 23 avec la charge de 0 mA
IGND = µA 170 avec la charge de 300 mA
Bas courant d'arrêt : <1>
Basse tension d'abandon scolaire : 66 système mv à la charge de 300 mA
Exactitude de tension de sortie : ±1%
Jusqu'à 31 options de tension de fixe-sortie fournies par 0,8 V à 3,0 V
la tension de Réglable-sortie s'étendent 0,8 V à 3,0 V (ADP171)
Exactitude au-dessus de ligne, de charge, et de température : ±3%
Écurie avec le petit 1 condensateur en céramique de sortie de µF
Représentation de PSRR DB 70 du DB à 10 kilohertz et 73 à 1 kilohertz
À faible bruit : 30 µV RMS à VOUT = 0,8 V
Limite actuelle et protection thermique de surcharge
contrôlé par la logique permettez
Rendez 5 le paquet compact de l'avance TSOT
Applications d'ADP171AUJZ-R7
Appareil photo numérique de téléphones portables et dispositifs audio
Équipement portatif et à piles
Approvisionnements de DSP/FPGA/microprocessor
Règlement de C.C-C.C de courrier
Classifications environnementales et d'exportation d'ADP171AUJZ-R7
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
