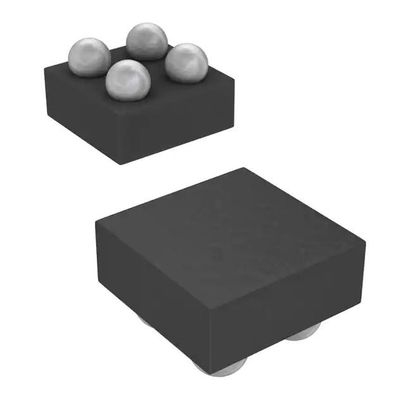

1:1 4dsbga 2A 4-DSBGA de P-canal de commutateur électrique/conducteur de TPS22916CYFPR IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS22916CYFPR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 1 | Rapport - entrée : Sortie: | 1h01 |
| Configuration de sortie: | Côté élevé | Type de sortie: | P-canal |
| Tension - approvisionnement (Vcc/Vdd): | 1V ~ 5.5V | Tension - charge: | 5.5V |
Description de produit
1:1 4dsbga 2A 4-DSBGA de P-canal de commutateur électrique/conducteur de TPS22916CYFPR IC
|
P-canal 2A 4-DSBGA de 1:1 de commutateur électrique/conducteur
|
Caractéristiques de TPS22916CYFPR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Commutateurs de distribution d'énergie, conducteurs de charge | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Type de commutateur | Usage universel |
| Nombre de sorties | 1 |
| Rapport - entrée : Sortie | 1:1 |
| Configuration de sortie | Côté élevé |
| Type de sortie | P-canal |
| Interface | - |
| Tension - charge | 5.5V |
| Tension - approvisionnement (Vcc/Vdd) | 1V | 5.5V |
| Actuel - sortie (maximum) | 2A |
| Le RDS sur (type) | 200mOhm |
| Type d'entrée | Non-inverser |
| Caractéristiques | A massacré Rate Controlled |
| Protection de défaut | Courant inverse |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet de dispositif de fournisseur | 4-DSBGA |
| Paquet/cas | 4-XFBGA, DSBGA |
| Nombre bas de produit | TPS22916 |
Caractéristiques de TPS22916CYFPR
• Gamme de tension d'opération d'entrée (VIN) : 1 V-5.5 V
• Courant continu maximum (IMAX) : 2 A
• Sur-résistance (RON) :
– 5 VIN = mΩ 60 (type.), mΩ 100 (maximum 85°C)
– 1,8 VIN = mΩ 100 (type.), mΩ 150 (maximum 85°C)
– 1 VIN = mΩ 200 (type.), mΩ 325 (maximum 85°C)
• Puissance très réduite :
– SUR l'état (QI) : 0,5 µA (type.), 1 µA (maximum)
– OUTRE de l'état (ISD) : Na 10 (type.), Na 100 (maximum)
– TPS22916BL/CL/CNL (ISD) : Na 100 (type.), Na 300 (maximum)
• Smart SUR l'avancement du film de goupille (RPD) :
– SUR LE ≥ VIH (ION) : Na 10 (maximum)
– SUR LE ≤ VIL (RPD) : kΩ 750 (type.)
• Synchronisation lente dans le courant d'irruption de limites de version de C :
– temps 5-V d'ouverture (tonne) : µs 1400 à 5 mV/µs
– temps 1.8-V d'ouverture (tonne) : 3000 µs à 1 mV/µs
– temps 1-V d'ouverture (tonne) : 6500 µs à 0,3 mV/µs
• La synchronisation rapide dans la version de b réduit le temps d'attente :
– temps 5-V d'ouverture (tonne) : 115 µs à 57 mV/µs
– temps 1.8-V d'ouverture (tonne) : 250 µs à 12 mV/µs
– temps 1-V d'ouverture (tonne) : 510 µs à 3,3 mV/µs
• Blocage actuel de véritable inverse permanent (RCB) :
– Courant d'activation (IRCB) : – 500 mA (type.)
– Fuite inverse (IIN, RCB) : – Na 300 (maximum)
• Décharge rapide de sortie (QOD) : Ω 150 (type.) (la version de N n'a aucun QOD)
• Le bas actif permettre l'option (L versions)
Applications de TPS22916CYFPR
• Wearables
• Smartphones
• Tablettes • Haut-parleurs portatifs
Classifications environnementales et d'exportation de TPS22916CYFPR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
