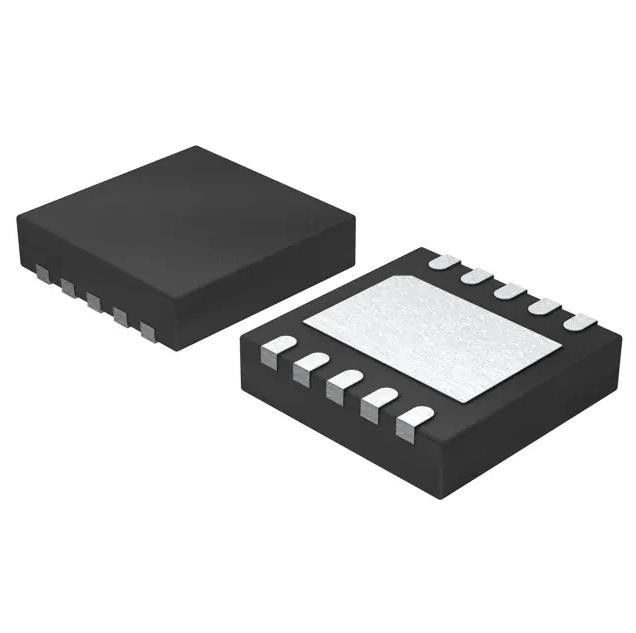

Sortie 2A 10-VFDFN 3.8V de la puce 0.8V 1 de circuit intégré de MP4560DQ-LF-Z
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Monolithic Power Systems Inc. |
| Certification: | Original |
| Numéro de modèle: | MP4560DQ-LF-Z |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | MP4560DQ-LF-Z | Nombre de sorties: | 1 |
|---|---|---|---|
| Tension - entrée (minute): | 3.8V | Tension - entrée (maximum): | 55V |
| Tension - sortie (minute/fixe): | 52V | ||
Description de produit
Sortie 2A 10-VFDFN 3.8V de la puce 0.8V 1 de circuit intégré de MP4560DQ-LF-Z
La sortie 0.8V 1 2A 10-VFDFN réglable de positif de Buck Switching Regulator IC a exposé la protection
Le MP4560 est un régulateur de commutation dévolteur à haute fréquence avec le transistor MOSFET à haute tension intégré de puissance de highside interne. Il fournit 2A
sortie avec le contrôle actuel de mode pour la réponse rapide de boucle et la compensation facile.
Caractéristiques de MP4560DQ-LF-Z
3.8V large à la chaîne fonctionnante de l'entrée 55V
transistor MOSFET interne de puissance du 250mΩ
jusqu'à la commutation 2MHz programmable
Fréquence
courant tranquille du 140μA
écurie en céramique de condensateur de
Doux-commencement interne de
efficacité du jusqu'à 95%
le a produit réglable de 0.8V à 52V
disponible dans 3x3 10-Pin QFN et SOIC8
avec les paquets exposés de protection
Caractéristiques de MP4560DQ-LF-Z
|
Mfr
|
Puissance monolithique Systems Inc.
|
|
Série
|
-
|
|
Produit
|
MP4560DQ-LF-Z
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
3.8V
|
|
Tension - entrée (maximum)
|
55V
|
|
Tension - sortie (minute/fixe)
|
0.8V
|
|
Tension - sortie (maximum)
|
52V
|
|
Actuel - sortie
|
2A
|
|
Fréquence - commutation
|
Jusqu'à 2MHz
|
|
Redresseur synchrone
|
Non
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
10-VFDFN a exposé la protection
|
|
Paquet de dispositif de fournisseur
|
10-QFN (3x3)
|
|
Nombre bas de produit
|
MP4560
|
gamme (̊ −10
Classifications environnementales et d'exportation
avck- de wh
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Application de MP4560DQ-LF-Z
conversion de puissance à haute tension de
systèmes des véhicules à moteur de
systèmes d'alimentation industriels de
le a réparti des systèmes d'alimentation
systèmes à piles de
