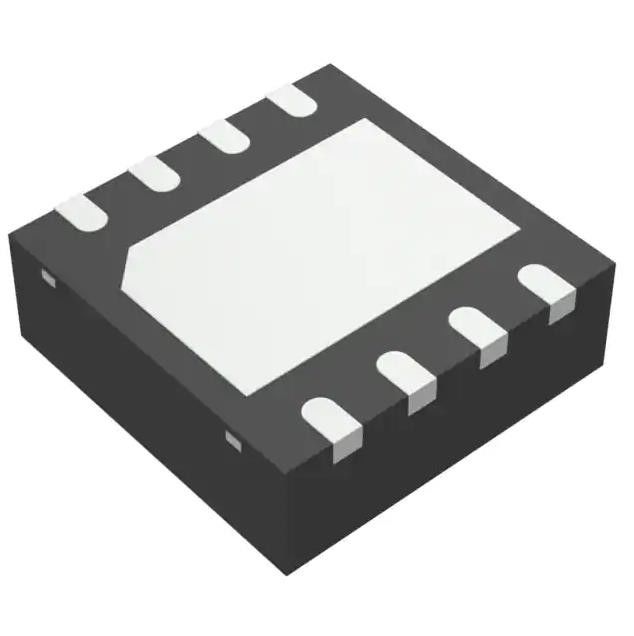

Conducteur du côté bas IC Non-Inverting 8-DFN-S (6x5) de porte de MCP1407T-E/MF
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Microchip Technology |
| Certification: | Original |
| Numéro de modèle: | MCP1407T-E MF |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | MCP1407T-E/MF | Tension - approvisionnement: | 4.5V | 18V |
|---|---|---|---|
| Tension de logique - VIL, VIH: | 0,8 V, 2,4 V | Actuel - production maximale (source, évier): | 6A, 6A |
| Temps de hausse/automne (type): | 20ns, 20ns | Température de fonctionnement: | -40°C | 125°C |
Description de produit
Conducteur du côté bas IC Non-Inverting 8-DFN-S (6x5) de porte de MCP1407T-E/MF
Sortie 1.25V 1 1.2A 8-SOIC réglable de positif de Buck Switching Regulator IC (0,154", largeur de 3.90mm)
Les dispositifs MCP1406/07 sont une famille des conducteurs de buffers/MOSFET qui comportent un à sortie unique
avec la capacité de courant d'entraînement de la crête 6A, basse pousse-à travers actuel, assortie temps de hausse/chute et retard de propagation
périodes. Ces dispositifs sont goupille-compatibles et sont des versions améliorées des conducteurs du transistor MOSFET TC4420/TC4429.
Caractéristiques de MCP1407T-E/MF
• Courant élevé de production maximale : 6.0A (typique)
• Bas Pousse-à travers/Croix-conduction actuelle dedans
Étape de sortie
• Plage de fonctionnement large de tension d'alimentation d'entrée :
- 4.5V à 18V
• Capacité capacitive élevée d'entraînement de charge :
- 2500 PF dans 20 NS
- 6800 PF dans 40 NS
• Temps de retard court : 40 NS (typiques)
• Temps assortis de hausse/automne
• Bas courant d'approvisionnement :
- Avec la logique “1" entrez – le µA 130 (typique)
- Avec la logique “0" entrez – le µA 35 (typique)
• Verrou- protégé : Résistera à l'inverse 1.5A
Actuel
• L'entrée de logique résistera à l'oscillation négative jusqu'à 5V
• Pin compatible avec les dispositifs TC4420/TC4429
• 8-Pin qui fait gagner de la place SOIC, PDIP et
8-Pin paquets de 6 x 5 millimètres DFN
Caractéristiques de MCP1407T-E/MF
|
Mfr
|
Technologie de puce
|
|
Série
|
-
|
|
Produit
|
MCP1407T-E/MF
|
|
Configuration conduite
|
Du côté bas
|
|
Type de la Manche
|
Simple
|
|
Nombre de conducteurs
|
1
|
|
Type de porte
|
IGBT, N-canal, transistor MOSFET de P-canal
|
|
Tension - approvisionnement
|
4.5V | 18V
|
|
Tension de logique - VIL, VIH
|
0.8V, 2.4V
|
|
Actuel - production maximale (source, évier)
|
6A, 6A
|
|
Type d'entrée
|
Non-inverser
|
|
Temps de hausse/automne (type)
|
20ns, 20ns
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
8-VDFN a exposé la protection
|
|
Paquet de dispositif de fournisseur
|
8-DFN-S (6x5)
|
|
Nombre bas de produit
|
MCP1407
|
gamme (̊ −10
Classifications environnementales et d'exportation
avck- de wh
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Application de MCP1407T-E/MF
• Alimentations d'énergie de mode de commutateur
• Commande de transformateur d'impulsion
• Modules de commande de ligne
• Commande de moteur et de solénoïde
