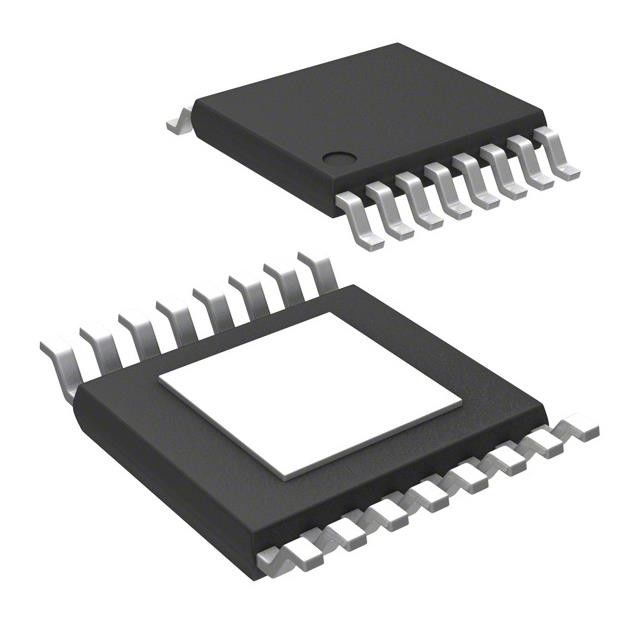

Sortie 2A 16-PowerTSSOP de la puce 3.3V 1 du circuit intégré LM536023QPWPRQ1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM536023QPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | LM536023QPWPRQ1 | Type de sortie: | Fixe |
|---|---|---|---|
| Nombre de sorties: | 1 | Tension - entrée (minute): | 3.9V |
| Tension - sortie (minute/fixe): | 3.3V | Fréquence - commutation: | 2.1MHz |
| Température de fonctionnement: | -40°C | 125°C (TJ) | Montage du type: | Bâti extérieur |
Description de produit
Sortie 2A 16-PowerTSSOP de la puce 3.3V 1 du circuit intégré LM536023QPWPRQ1
Sortie 3.3V 1 2.5A 22-VFQFN réglable de positif de Buck Switching Regulator IC
Caractéristiques de LM536023QPWPRQ1
• Les LM53603-Q1, LM53602-Q1 sont disponibles As
Produits des véhicules à moteur de catégorie d'AEC-Q1-Qualified
Avec des résultats suivants :
– Catégorie 1 de la température de dispositif : -40°C à +125°C
Plage de fonctionnement ambiante
– Niveau 1C de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
• 3 A ou 2 un courant de charge maximum
• Chaîne de tension d'entrée de 3,5 V à 36 V :
Coupures à 42 V
• Options de tension de sortie : 5 V, 3,3 V, AJUSTEMENT
• 2,1 mégahertz ont fixé la fréquence de changement
• Tolérance de tension de sortie de ±2%
• – 40°C à la température ambiante de la jonction 150°C
• courant d'arrêt de 1,7 µA (typique)
• 24 µA ont entré l'approvisionnement actuel à aucune charge (typique)
• Aucun diviseur externe de rétroaction n'a exigé pour 5 V ou
3,3 sortie de V
• Sortie remise à zéro avec le filtre et le retard
• Mode de charge léger automatique pour amélioré
Efficacité
• Mode obligatoire choisi par l'usager de PWM (FPWM)
• Compensation intégrée de boucle, Doux-commencement, courant
Limite, arrêt thermique, UVLO, et externe
Synchronisation de fréquence
• Paquet thermiquement augmenté de 16 avances :
5 millimètres X 4,4 millimètres X 1 millimètre
Caractéristiques de LM536023QPWPRQ1
| Produit | LM536023QPWPRQ1 |
|
Mfr
|
Texas Instruments
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
|
Statut de produit
|
Actif
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Fixe
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
3.9V
|
|
Tension - entrée (maximum)
|
36V
|
|
Tension - sortie (minute/fixe)
|
3.3V
|
|
Tension - sortie (maximum)
|
-
|
|
Actuel - sortie
|
2A
|
|
Fréquence - commutation
|
2.1MHz
|
|
Redresseur synchrone
|
Oui
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-PowerTSSOP (0,173", largeur de 4.40mm)
|
|
Paquet de dispositif de fournisseur
|
16-HTSSOP
|
|
Nombre bas de produit
|
LM536023
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS de LM536023QPWPRQ1
• Groupe d'instrument
• ADAS, info-spectacle, HUD
