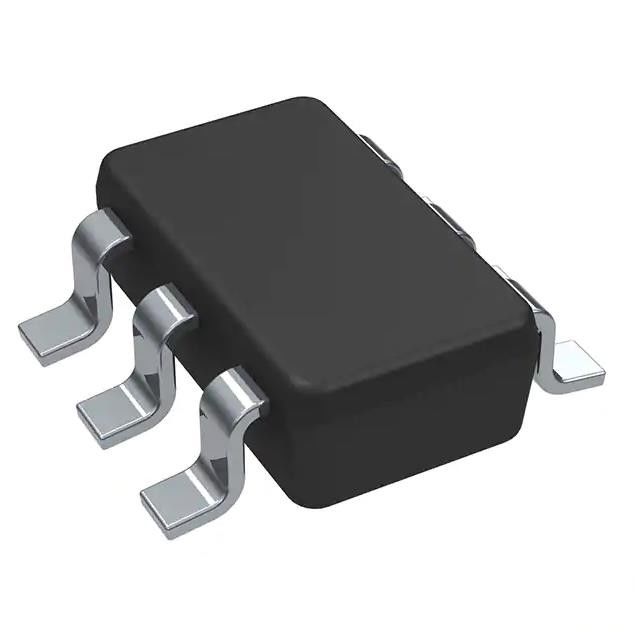

N-canal SOT-23-6 de contrôleur de joint circulaire de la puce N+1 du circuit intégré LM74700QDBVRQ1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM74700QDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | LM74700QDBVRQ1 | Type: | N+1 ORing Contrôleur |
|---|---|---|---|
| Type de FET: | N-canal | Rapport - entrée : Sortie: | 1:1 |
| Temps de retard - ON: | 1,4 µs | Temps de retard - OFF: | 450ns |
| Actuel - sortie (maximum): | 5A | Tension - approvisionnement: | 3.2V ~ 65V |
Description de produit
N-canal SOT-23-6 de contrôleur de joint circulaire de la puce N+1 du circuit intégré LM74700QDBVRQ1
Sortie 3.3V 1 2.5A 22-VFQFN réglable de positif de Buck Switching Regulator IC
Caractéristiques de LM74700QDBVRQ1
AEC-Q100 a qualifié avec les résultats suivants
– Catégorie 1 de la température de dispositif :
– 40°C à l'opération ambiante de +125°C
température ambiante
– Niveau 2 de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
• Sécurité-capable fonctionnel
– Documentation disponible pour faciliter la sécurité fonctionnelle
conception de système
• 3.2-V à la gamme de l'entrée 65-V (3.9-V commencent)
• – estimation de la tension 65-V inverse
• Pompe de charge pour le transistor MOSFET externe de N-canal
• ANODE 20-mV à la chute de tension en avant de CATHODE
règlement
• Permettez la caractéristique de goupille
• courant de l'arrêt 1-µA (EN=Low)
• 80-µA actionnant le courant tranquille (EN=High)
• courant de sortie de porte de la crête 2.3-A
• Réponse rapide pour renverser le blocage actuel :
< 0="">
• Conditions ISO7637 passagères des véhicules à moteur de rassemblements
avec une diode appropriée de TV
• Disponible en 6 paquets 2,90 de goupille et 8 de goupille SOT-23
millimètre de × 1,60 millimètres
Caractéristiques de LM74700QDBVRQ1
|
Produit
|
LM74700QDBVRQ1
|
|
Type
|
Contrôleur du joint circulaire N+1
|
|
Type de FET
|
N-canal
|
|
Rapport - entrée : Sortie
|
1:1
|
|
Commutateurs internes
|
Non
|
|
Temps de retard - DESSUS
|
1,4 µs
|
|
Repos de retard
|
450 NS
|
|
Actuel - sortie (maximum)
|
5A
|
|
Tension - approvisionnement
|
3.2V | 65V
|
|
Applications
|
Des véhicules à moteur
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
SOT-23-6
|
|
Paquet de dispositif de fournisseur
|
SOT-23-6
|
|
Nombre bas de produit
|
LM74700
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS de LM74700QDBVRQ1
• Systèmes des véhicules à moteur d'info-spectacle - groupe numérique,
unité principale
• Automatisation industrielle industrielle - PLC
• Alimentations d'énergie d'entreprise
• Joint circulaire actif pour la puissance superflue
