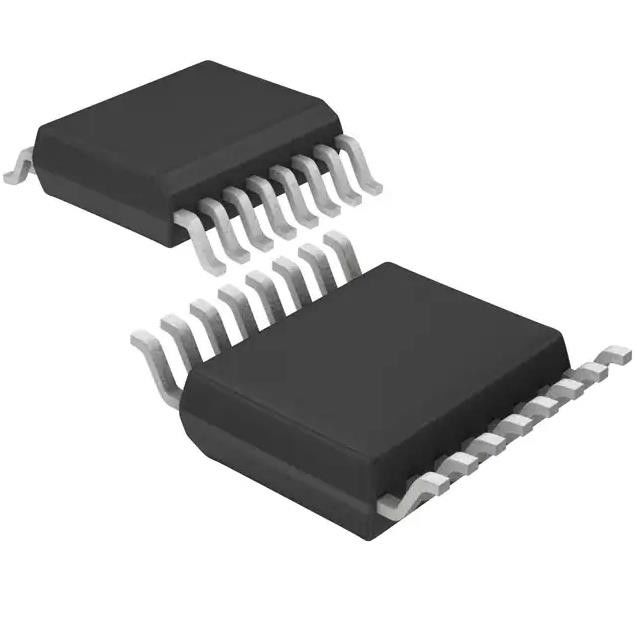

La Manche 100Mbps 85kV/µs CMTI 16-SSOP d'ISO7762FQDBQRQ1 3000Vrms 6
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ISO7762FQDBQRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | ISO7762FQDBQRQ1 | Entrées - côté 1/Side 2: | 4/2 |
|---|---|---|---|
| Tension - isolement: | 3000Vrms | Temps de hausse/automne (type): | 1.1ns, 1.4ns |
| Tension - approvisionnement: | 2.25V | 5.5V | Température de fonctionnement: | -40°C | 125°C |
Description de produit
La Manche 100Mbps 85kV/µs CMTI 16-SSOP d'ISO7762FQDBQRQ1 3000Vrms 6
La Manche 100Mbps 85kV/µs CMTI 16-SSOP (0,154", largeur de l'isolant 3000Vrms 6 de Digital de BOÎTE de 3.90mm)
Caractéristiques d'ISO7762FQDBQRQ1
Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à +125°C
température ambiante de température ambiante
– Niveau 3A de classification de HBM ESD de dispositif
– Niveau C6 de classification du dispositif CDM ESD
• Sécurité-capable fonctionnel
– Documentation disponible pour faciliter la sécurité fonctionnelle
conception de système : ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
• Débit 100 de Mbps
• Barrière robuste d'isolement :
– >100-Year a projeté la vie
– Estimation d'isolement de jusqu'à 5000 VRMS
– Jusqu'à 12,8 kilovolts de capacité de crête
– ±100 kV/μs CMTI typique
• Grand choix d'approvisionnement : 2,25 V à 5,5 V
• 2.25-V à la traduction du niveau 5.5-V
• Haute de sortie de défaut (ISO776x) et bas (ISO776xF)
Options
• Consommation de puissance faible, 1,4 mA typique par
canal chez 1 Mbps
• Bas retard de propagation : 11 NS typiques à 5 V
DESCRIPTION d'ISO7762FQDBQRQ1
Les dispositifs ISO776x-Q1 sont performants,
isolants numériques de six-canal avec 5000-VRMS (DW
paquet) et (paquet de DBQ) isolement 3000-VRMS
estimations par UL 1577. Cette famille des dispositifs est également
certifié selon le VDE, le CSA, le TUV et le CQC.
Caractéristiques d'ISO7762FQDBQRQ1
|
Produit
|
ISO7762FQDBQRQ1
|
|
Technologie
|
Accouplement capacitif
|
|
Type
|
BOÎTE
|
|
Puissance d'isolement
|
Non
|
|
Nombre de canaux
|
6
|
|
Entrées - côté 1/Side 2
|
4/2
|
|
Type de la Manche
|
Unidirectionnel
|
|
Tension - isolement
|
3000Vrms
|
|
Immunité passagère de mode commun (minute)
|
85kV/µs
|
|
Débit
|
100Mbps
|
|
TpLH/tpHL de retard de propagation (maximum)
|
16ns, 16ns
|
|
Déformation de durée d'impulsion (maximum)
|
4.9ns
|
|
Temps de hausse/automne (type)
|
1.1ns, 1.4ns
|
|
Tension - approvisionnement
|
2.25V | 5.5V
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-SSOP (0,154", largeur de 3.90mm)
|
|
Paquet de dispositif de fournisseur
|
16-SSOP
|
|
Nombre bas de produit
|
ISO7762
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'exactitude améliorée). La série LM35 est paquet disponible
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS d'ISO7762FQDBQRQ1
Système hybride, électrique et de moteur (EV/HEV)
– Système de gestion de batterie (BMS)
– Chargeur intégré
– Inverseur de traction
– Convertisseur de DC/DC
– Génératrice de démarrage
