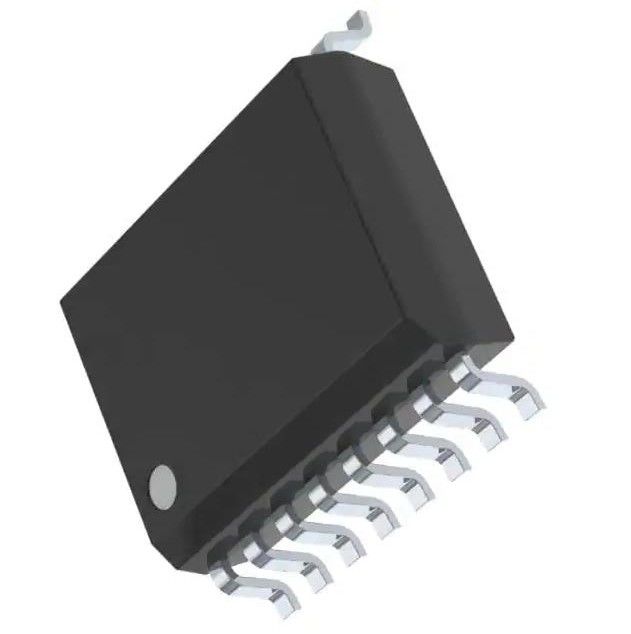

Convertisseur analogue de Digital de bit de SPI 12 de puce de DAC7715UB/IK IC 4 16-SOIC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | DAC7715UB/IK |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | DAC7715UB/1K | Temps de stabilisation: | 10µs |
|---|---|---|---|
| Tension - approvisionnement, analogue: | ±14.25V | 15.75V | Tension - approvisionnement, Digital: | 14.25V | 15.75V |
| Température de fonctionnement: | -40°C | 85°C | Paquet de dispositif de fournisseur: | 16-SOIC |
Description de produit
Convertisseur analogue de Digital de bit de SPI 12 de puce de circuit intégré de DAC7715UB/IK 4
Quadruple, entrée périodique, 12-Bit, CONVERTISSEUR NUMÉRIQUE-ANALOGIQUE de sortie de tension
Caractéristiques de DAC7715UB/de 1K
●PUISSANCE FAIBLE : 250mW (maximum)
●TEMPS DE STABILISATION : 10µs à 0,012%
●LINÉARITÉS 12-BIT ET MONOTONICITY : – 40°C à +85°C
●PETIT PAQUET SO-16
DESCRIPTION de DAC7715UB/de 1K
Le DAC7715 est un quadruple, entrée périodique, 12 mordue, tension
convertisseur numérique-analogique de sortie (DAC) avec
12 garantis ont mordu la représentation monotonique au-dessus du
– 40°C à la température ambiante de +85°C. Un asynchrone
la remise dégage tous les registres à l'un ou l'autre de mi-échelle (800H) ou
zéro-échelle (000H), sélectionnable par l'intermédiaire de la goupille de RESETSEL.
Caractéristiques de DAC7715UB/de 1K
|
Produit
|
DAC7715UB/1K
|
|
Digi-clé programmable
|
Non vérifié
|
|
Nombre de peu
|
12
|
|
Nombre de convertisseurs de D/A
|
4
|
|
Temps de stabilisation
|
10µs
|
|
Type de sortie
|
Tension - protégée
|
|
Sortie différentielle
|
Non
|
|
Interface de données
|
SPI
|
|
Type de référence
|
Externe
|
|
Tension - approvisionnement, analogue
|
±14.25V | 15.75V
|
|
Tension - approvisionnement, Digital
|
14.25V | 15.75V
|
|
INL/DNL (LSB)
|
±1 (maximum), ±1 (maximum)
|
|
Architecture
|
R-2R
|
|
Température de fonctionnement
|
-40°C | 85°C
|
|
Paquet/cas
|
16-SOIC (0,295", largeur de 7.50mm)
|
|
Paquet de dispositif de fournisseur
|
16-SOIC
|
|
Montage du type
|
Bâti extérieur
|
|
Nombre bas de produit
|
DAC7715
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'exactitude améliorée). Le paquet isailable de la série LM35
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APPLICATIONS de DAC7715UB/de 1K
●À RÉGULATION DE PROCESSUS
●L'ÉLECTRONIQUE D'ATE PIN
●CONTRÔLE DE MOTEUR
●PROGRAMMEURS DE DAC-PER-PIN
D'autres informations
| Dispositif | Type de paquet | Dessin de paquet | Goupilles | SPQ | Longueur (millimètres) | Largeur (millimètres) | Taille (millimètres) |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
