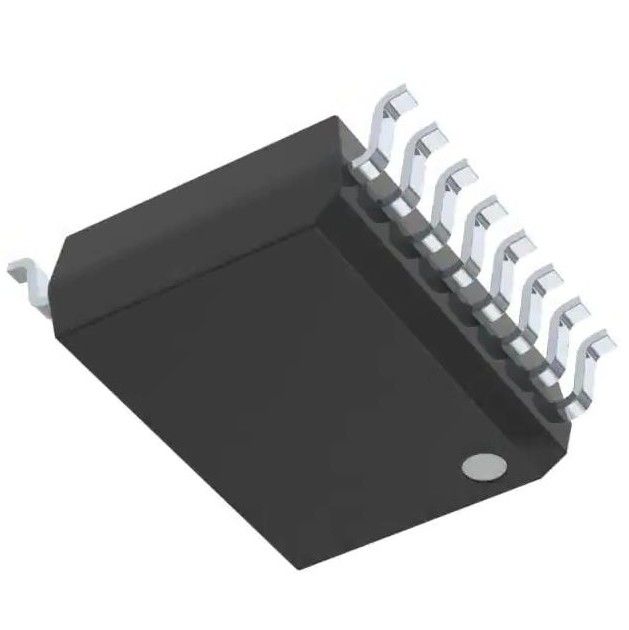

DAC7715UB Puce IC Convertisseur numérique-analogique 12 bits 4 16-SOIC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | DAC7715UB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | DAC7715UB | Tension - inverse de C.C (Vr) (maximum): | 150mA |
|---|---|---|---|
| Tension - en avant (Vf) (maximum) @ si: | 1 V @ 10 mA | Actuel - fuite inverse @ Vr: | µA 2,5 @ 70 V |
| Temps de rétablissement inverse (trr): | 4 NS | ||
Description de produit
Puce de circuit intégré DAC7715UB convertisseur numérique-analogique 12 bits 4 16-SOIC
Quadruple, entrée série, 12 bits, sortie de tension CONVERTISSEUR NUMÉRIQUE-ANALOGIQUE
Les caractéristiques deDAC7715UB
● FAIBLE PUISSANCE : 250 mW (max)
● FONCTIONNEMENT UNIPOLAIRE OU BIPOLAIRE
● TEMPS D'ÉTABLISSEMENT : 10 µs à 0,012 %
● LINÉARITÉ ET MONOTONICITÉ 12 BITS :
–40°C à +85°C
● ENTRÉES DE DONNÉES À DOUBLE TAMPON
● PETIT COLIS SO-16
DESCRIPTIF du DAC7715UB
Le DAC7715 est un quad, entrée série, 12 bits, tension
sortie Convertisseur numérique-analogique (DAC) avec
performances monotones 12 bits garanties sur
Plage de température –40°C à +85°C.Un asynchrone
reset efface tous les registres à mi-échelle (800H) ou
échelle zéro (000H), sélectionnable via la broche RESETSEL.
Les entrées DAC individuelles sont doublement tamponnées pour
permettre la mise à jour simultanée de toutes les sorties DAC.
L'appareil peut être alimenté à partir d'une seule alimentation +15V
ou à partir d'alimentations doubles +15V et –15V.
La faible puissance et la petite taille rendent le DAC7715 idéal
pour les équipements de test automatique, les programmeurs DAC par broche, les systèmes d'acquisition de données et l'asservissement en boucle fermée.L'appareil est disponible dans un emballage SO-16
et est garanti sur la plage de température de –40°C à +85°C.
Spécifications du DAC7715UB
|
Produit
|
DAC7715UB
|
|
Programmable Digi-Key
|
Non vérifié
|
|
Nombre de bits
|
12
|
|
Nombre de convertisseurs N/A
|
4
|
|
Temps de prise
|
10µs
|
|
Le type de sortie
|
Tension - Tamponnée
|
|
Sortie différentielle
|
Non
|
|
Interface de données
|
IPS
|
|
Type de référence
|
Externe
|
|
Tension - Alimentation, Analogique
|
±14.25V ~ 15.75V
|
|
Tension - Alimentation, Numérique
|
14.25V ~ 15.75V
|
|
INL/DNL (LSB)
|
±1 (maximum), ±1 (maximum)
|
|
Architecture
|
R-2R
|
|
Température de fonctionnement
|
-40°C ~ 85°C
|
|
Paquet/caisse
|
16-SOIC (0,295", largeur 7,50 mm)
|
|
Ensemble d'appareils du fournisseur
|
16-SOIC
|
|
Type de montage
|
Montage en surface
|
|
Numéro de produit de base
|
DAC7715
|
plage (−10 ̊
Classifications environnementales et d'exportation
avec une meilleure précision).La série LM35 est disponible en pack-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APPLICATIONS deDAC7715UB
● CONTRÔLE DU PROCESSUS
● ATE PIN ÉLECTRONIQUE
● SERVO-COMMANDE EN BOUCLE FERMÉE
● CONTRÔLE DU MOTEUR
● SYSTÈMES D'ACQUISITION DE DONNÉES
● PROGRAMMATEURS DAC-PER-PIN
