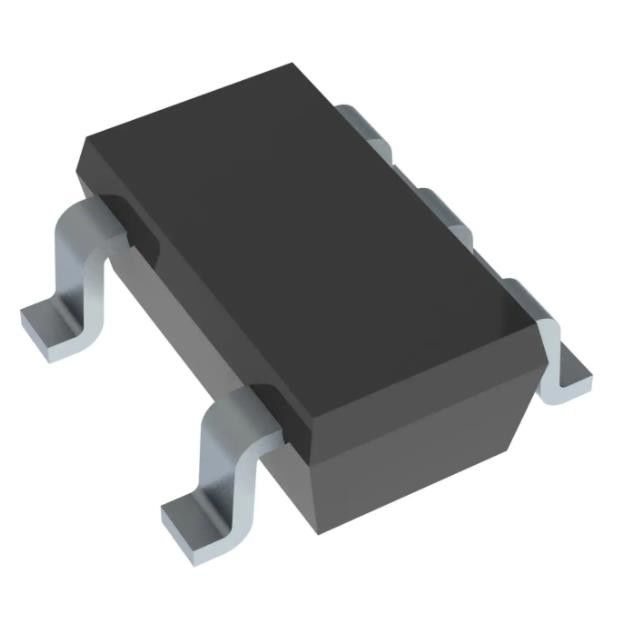

Rail-à-rail SOT-23-5 SC-74A, SOT-753 du circuit TLV2471QDBVRQ1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TLV2471QDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Taux de groupe: | 1.5V/µs | Actuel - polarisation d'entrée: | PA 2,5 |
|---|---|---|---|
| Tension - compensation d'entrée: | µV 250 | Actuel - approvisionnement: | 600µA |
| Actuel - sortie/Manche: | 35 mA | Tension - envergure d'approvisionnement (minute): | 2,7 V |
| Température de fonctionnement: | -40°C | 125°C | ||
Description de produit
Rail-à-rail SOT-23-5 SC-74A, SOT-753 du circuit TLV2471QDBVRQ1
Caractéristiques
Entrée de FET : JeB = maximum de la PA 50 Entrée de FET : JeB = maximum de la PA 50 Qualifié pour des applications des véhicules à moteur
? La protection d'ESD dépasse 2000 V par
MIL-STD-883, méthode 3015 ; Dépasse 200 V
Utilisant le modèle de machine (C = 200 PF, R = 0)
? Entrée-sortie de Rail-À-rail de CMOS
? Courant polarisé d'entrée… PA 2,5
? Bas courant d'approvisionnement… 600 µA/Channel
? Produit de Gain-largeur de bande… 2,8 mégahertz
? Capacité à haute production d'entraînement
− ±10 mA à 180 système mv
− ±35 mA à 500 système mv
? ΜV 250 de tension de compensation d'entrée… (type)
? Chaîne de tension d'alimentation… 2,7 V à 6 V
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (IC)
Linéaire
Amplificateurs
Instrumentation, ampères OP, tampon ampères
|
|
Mfr
|
TI
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
|
Type d'amplificateur
|
Usage universel
|
|
Nombre de circuits
|
1
|
|
Type de sortie
|
Rail-à-rail
|
|
Taux de groupe
|
1.5V/µs
|
|
Produit de largeur de bande de gain
|
2,8 mégahertz
|
|
Actuel - polarisation d'entrée
|
PA 2,5
|
|
Tension - compensation d'entrée
|
µV 250
|
|
Actuel - approvisionnement
|
600µA
|
|
Actuel - sortie/Manche
|
35 mA
|
|
Tension - envergure d'approvisionnement (minute)
|
2,7 V
|
|
Tension - envergure d'approvisionnement (maximum)
|
6 V
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
SC-74A, SOT-753
|
|
Paquet de dispositif de fournisseur
|
SOT-23-5
|
|
Nombre bas de produit
|
TLV2471
|
Description
Le TLV247x est une famille des amplificateurs opérationnels d'entrée-sortie de rail-à-rail de CMOS qui établit un nouveau point de représentation pour le courant d'approvisionnement contre la représentation à C.A. Ces dispositifs consomment juste 600 µA/channel tout en offrant 2,8 mégahertz de produit de gain-largeur de bande. Avec la représentation accrue à C.A., l'amplificateur fournit la capacité à haute production d'entraînement, résolvant un point faible important des amplificateurs opérationnels de micropuissance plus ancienne. Le TLV247x peut balancer à moins de 180 système mv de chaque rail d'approvisionnement tout en conduisant une charge 10-mA. Pour des applications de non-RRO, le TLV247x peut fournir ±35 mA à 500 système mv outre du rail. Les les deux les entrées et sorties balancent le rail-à-rail pour la dynamique accrue dans les applications de basse tension. Cette représentation fait l'idéal de famille de TLV247x pour l'interface de capteur, le matériel médical portatif, et d'autres circuits par acquisition de données. La famille est entièrement spécifiée à 3 V et à 5 V à travers la température ambiante des véhicules à moteur (−40°C à 125°C).
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
