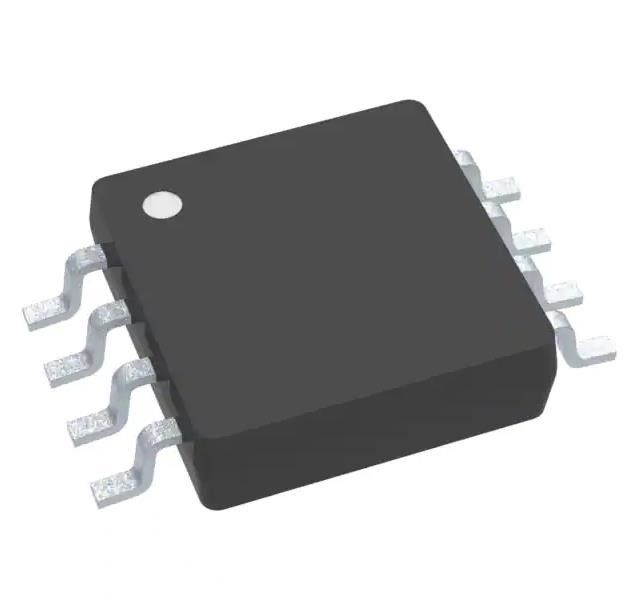

Différentiel de circuit de l'amplificateur 2 de TLV2376IDGKR CMOS, Rail-à-rail 8-VSSOP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TLV2376IDGKR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Produit de largeur de bande de gain: | 50 mV | Actuel - polarisation d'entrée: | 0,3 PAs |
|---|---|---|---|
| Tension - compensation d'entrée: | µV 40 | Actuel - approvisionnement: | 815µA (canaux x2) |
| Actuel - sortie/Manche: | 30 mA | Tension - envergure d'approvisionnement (minute): | 2,2 V |
Description de produit
Différentiel de circuit de l'amplificateur 2 de TLV2376IDGKR CMOS, Rail-à-rail 8-VSSOP
Caractéristiques de TLV2376IDGKR
• À faible bruit : 8 nV/√Hz à 1 kilohertz
• 0.1-Hz au bruit 10-Hz : μVPP 1,6
• Courant tranquille : μA 815 (typique)
• Basse tension excentrée (typique) :
– Versions simples et doubles : μV 40
– Version de quadruple : μV 50
• Produit de largeur de bande de gain : 5,5 mégahertz
• Entrée et sortie de Rail-à-rail
• Opération de Simple-approvisionnement
• Tension d'alimentation : 2,2 V à 5,5 V
• Paquets industriellement compatibles :
– SOT-23, SOIC, VSSOP, TSSOP
|
Statut de produit
|
Actif
|
|
Type d'amplificateur
|
CMOS
|
|
Nombre de circuits
|
2
|
|
Type de sortie
|
Différentiel, Rail-à-rail
|
|
Taux de groupe
|
2V/µs
|
|
Produit de largeur de bande de gain
|
5,5 mégahertz
|
|
Actuel - polarisation d'entrée
|
0,3 PAs
|
|
Tension - compensation d'entrée
|
µV 40
|
|
Actuel - approvisionnement
|
815µA (canaux x2)
|
|
Actuel - sortie/Manche
|
30 mA
|
|
Tension - envergure d'approvisionnement (minute)
|
2,2 V
|
|
Tension - envergure d'approvisionnement (maximum)
|
5,5 V
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
8-TSSOP, 8-MSOP (0,118", largeur de 3.00mm)
|
|
Paquet de dispositif de fournisseur
|
8-VSSOP
|
|
Nombre bas de produit
|
TLV2376
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
Applications de TLV2376IDGKR
• Instrumentation médicale
• Tampons de CDA
• Équipement de test tenu dans la main
• Filtrage actif
• Traitement de capteur
Description de TLV2376IDGKR
La famille TLVx376 représente une nouvelle génération des amplificateurs opérationnels à faible bruit avec l'e-trim™, l'offre les deux excellente précision de C.C et la représentation à C.A. entrée et sortie de Railto-rail, bas compensation (μV 125, maximum), à faible bruit (8 nV/√Hz), un courant tranquille de 1,2 mA (maximum), et une largeur de bande 5.5-MHz avec une vitesse de groupe rapide de 2 V/μs rendre cette famille des dispositifs très attirante pour un grand choix de précision et d'applications portatives. En outre, ces dispositifs ont un choix raisonnablement grand d'approvisionnement avec excellent PSRR, faisant l'idéal de famille pour les applications qui fonctionnent directement des batteries sans règlement. Le TLV376 (version simple) est disponible en paquets SOT-23-5 et SOIC-8. Le TLV2376 (double) est offert en paquets VSSOP-8 et SOIC-8. Le TLV4376 (quadruple) est offert dans un paquet TSSOP-14. Toutes les versions sont spécifiées pour l'opération – de 40°C à +125°C.
