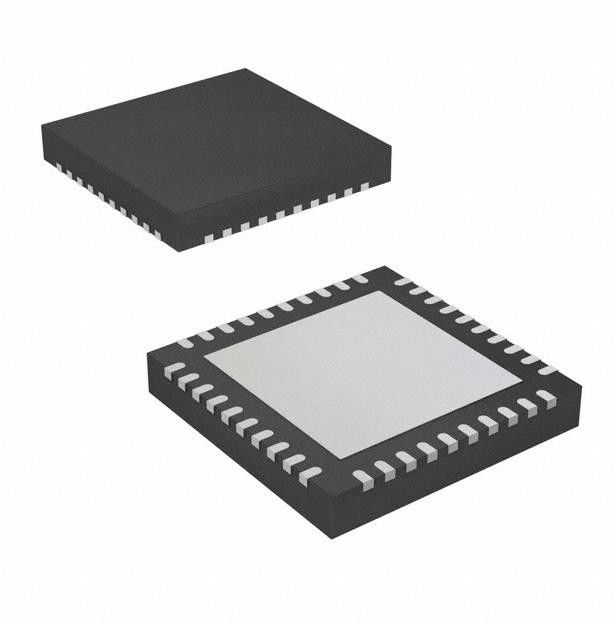

Sortie 50mA d'IC 18 de conducteur de la puce LED de circuit intégré de LP5860RKPR 40VQFN
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LP5860RKPR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 18 | Tension - entrée (minute): | 2.7V |
|---|---|---|---|
| Tension - entrée (maximum): | 5.5V | Température de fonctionnement: | -40°C | 85°C |
| Actuel - sortie/Manche: | 50mA | Paquet de dispositif de fournisseur: | 40-VQFN (5x5) |
| Surligner: | Puce du circuit intégré 40VQFN,puce du circuit intégré 50mA,Conducteur IC de LP5860RKPR LED |
||
Description de produit
Sortie Constant Current Analog linéaire 50mA 40-VQFN (5x5) d'IC 18 de conducteur de LP5860RKPR LED
Caractéristiques de LP5860RKPR
Topologie de matrice de LED :
– 18 éviers actuels constants avec 11 commutateurs de balayage
pour 198 points de LED
– Configurable pour 1 à 11 commutateurs de balayage
• Gamme de tension d'opération :
– Gamme de VCC/VLED : 2,7 V à 5,5 V
– Goupilles de logique compatibles avec 1,8 V, 3,3 V, et 5 V
• 18 éviers actuels constants avec la haute précision :
– 0.1mA-50 mA par évier actuel quand VCC ≥ 3,3
V
– erreur de Dispositif-à-dispositif : canal de ±3% quand
= 50 mA actuel
– Erreur de canal en canal : canal de ±3% quand
= 50 mA actuel
– Déphasage pour la puissance passagère équilibrée
• Puissance très réduite :
– Mode d'arrêt : ≤ ICC 1 uA quand en = bas
– Mode veille : ≤ ICC 10 uA quand en = haut
et CHIP_EN = 0 (les données ont maintenu)
– Mode actif : ICC = 4,3 mA (type.) quand canal
= 5 mA actuel
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Conducteurs de LED
|
|
Mfr
|
Instruments de T
|
|
Série
|
-
|
|
Statut de produit
|
Actif
|
|
Type
|
Linéaire
|
|
Topologie
|
Constant Current
|
|
Commutateurs internes
|
Oui
|
|
Nombre de sorties
|
18
|
|
Tension - approvisionnement (minute)
|
2.7V
|
|
Tension - approvisionnement (maximum)
|
5.5V
|
|
Tension - sortie
|
-
|
|
Actuel - sortie/Manche
|
50mA
|
|
Fréquence
|
32MHz
|
|
Obscurcissement
|
Analogue, PWM
|
|
Applications
|
Usage universel
|
|
Température de fonctionnement
|
-40°C | 85°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
40-VFQFN a exposé la protection
|
|
Paquet de dispositif de fournisseur
|
40-VQFN (5x5)
|
|
Nombre bas de produit
|
LP5860
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | Non applicable |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Applications de LP5860RKPR
• Animation et indication de LED pour :
– Clavier, souris, et accessoires de jeu
– Appareils ménagers importants et intelligents
– Haut-parleur de haut-parleur, câblé et sans fil futé
– Mélangeur audio, équipement du DJ, et émission
– Équipement, commutateurs, et serveurs d'Access
• Éviers actuels constants pour le module optique
Aperçu de LP5860RKPR
Le LP5860 est 11 un conducteur de matrice du × 18 LED. Le dispositif intègre 11 FETs de changement avec le courant 18 constant
éviers. Un dispositif LP5860 peut conduire à 198 points de LED ou à 66 pixels de RVB à l'aide de la matrice de temps-multiplexage
plan.
Le LP5860 soutient les deux l'obscurcissement analogue et le PWM obscurcissant des méthodes. Pour l'obscurcissement analogue, le gain actuel
chaque de LED individuelle le point peut être ajusté avec 256 étapes à 8 bits pointillent la correction. Pour PWM obscurcissant,
les 8 bits intégrés ou 16 bits configurables, > des générateurs de 20-KHz PWM pour chaque point de LED permettent lisse, vif
effets d'animation sans bruit audible. Chaque LED peut également être tracée dans un groupe PWM de 8 bits pour réaliser
contrôle de groupe avec le trafic de données minimum.
Le dispositif LP5860 met en application plein SRAM accessible. Le dispositif soutient des données entières de SRAM régénèrent
et mise à jour partielle de données de SRAM sur demande pour réduire au minimum le trafic de données. Le LP5860 met en application le fantôme
circuit d'annulation pour éliminer la partie supérieure et l'image fantôme du côté incliné. Le LP5860 emploie également le bas éclat
technologie de compensation pour soutenir les pixels à haute densité de LED. 1-MHz I2C (maximum) et 12-MHz
les interfaces (maximum) de SPI sont disponibles dans le LP5860.
