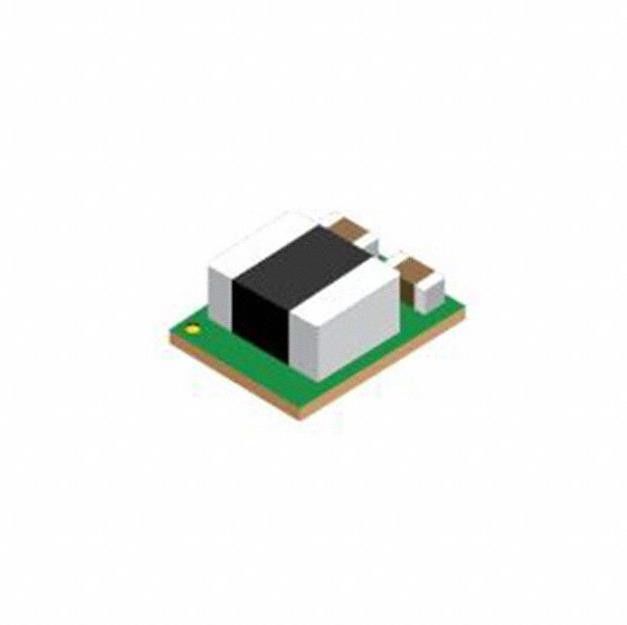

Sortie 3.3V 500mA 4V-36V du convertisseur 1 de C.C de module de LMZM23600V3SILR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LMZM23600V3SILR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie (maximum): | 500mA | Tension - entrée (minute): | 4V |
|---|---|---|---|
| Tension - entrée (maximum): | 36V | Température de fonctionnement: | -40°C | 125°C |
| Taille/dimension: | 0,15" L X 0,12" W X 0,06" H (3.8mm x 3.0mm x 1.6mm) | Paquet de dispositif de fournisseur: | 10-uSIP (3.8x3) |
| Surligner: | 36V LMZM23600V3SILR,4V LMZM23600V3SILR,convertisseur de C.C de C.C de module de 3.3V 500mA |
||
Description de produit
Sortie 3.3V 500mA 4V - du convertisseur 1 de C.C de C.C de module de LMZM23600V3SILR entrée 36V
Caractéristiques de LMZM23600V3SILR
4-V à la tension d'entrée 36-V fonctionnante large
• 1.2-V 15-V réglable, et 3.3-V ou 5-V fixe
options de tension de sortie
• courant de sortie 0.5-A
• Seuls condensateurs d'entrée et sortie requis pour 5-V
et conceptions de la sortie 3.3-V
• 27 mm2
Taille de solution avec la disposition à simple face
• courant de l'approvisionnement 28-µA à aucune charge
• courant de l'arrêt 2-µA
• Puissance-bon drapeau
• Synchronisation externe de fréquence
• Goupille de sélection de MODE
– Mode obligatoire de PWM pour la fréquence constante
opération
– Mode automatique de PFM pour le rendement élevé à la charge légère
• Compensation intégrée de boucle d'avertissement, début doux,
limite actuelle, et UVLO
• Miniature 3,8 millimètres de × 3 millimètres de × paquet de 1,6 millimètres
• Créez conçoivent en fonction du client utilisant le LMZM23600
avec le concepteur de puissance de WEBENCH®
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Alimentations d'énergie - bâti de conseil
Convertisseurs de C.C de C.C
|
|
Mfr
|
Instruments de T
|
|
Série
|
-
|
|
Statut de produit
|
Actif
|
|
Type
|
PoL Module non isolé
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
4V
|
|
Tension - entrée (maximum)
|
36V
|
|
Tension - sortie 1
|
3.3V
|
|
Tension - sortie 2
|
-
|
|
Tension - sortie 3
|
-
|
|
Tension - sortie 4
|
-
|
|
Actuel - sortie (maximum)
|
500mA
|
|
Applications
|
ITE (message publicitaire)
|
|
Caractéristiques
|
OCP, SCP, UVLO
|
|
Température de fonctionnement
|
-40°C | 125°C
|
|
Efficacité
|
87%
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
10-LDFN a exposé la protection, module
|
|
Taille/dimension
|
0,15" L X 0,12" W X 0,06" H (3.8mm x 3.0mm x 1.6mm)
|
|
Paquet de dispositif de fournisseur
|
10-uSIP (3.8x3)
|
|
Caractéristiques de contrôle
|
-
|
|
Nombre bas de produit
|
LMZM23600
|
Applications de LMZM23600V3SILR
• Émetteurs de capteur
• Essai et mesure
• Infrastructure de grille
• L'espace a contraint des applications
Aperçu de LMZM23600V3SILR
Le LMZM23600 est un 4-V à la gamme de tension de la large-entrée 36-V, le bas courant tranquille, DC/DC performant
module conçu spécifiquement pour des applications industrielles espace-contraintes. Le dispositif est disponible dans
option réglable de tension de sortie avec 1.2-V à la gamme de la sortie 15-V, aussi bien qu'options de sortie 5-V et 3.3-V fixes.
Le haut niveau de l'intégration et de la technologie du conditionnement innovatrice utilisées dans ce module d'alimentation le rend possible
pour concevoir un 5-V ou un convertisseur de 3.3-V 0.5-A DC/DC avec seulement un condensateur d'entrée et un condensateur de sortie dans juste 27
millimètre de ² de l'espace disponible de conseil.
