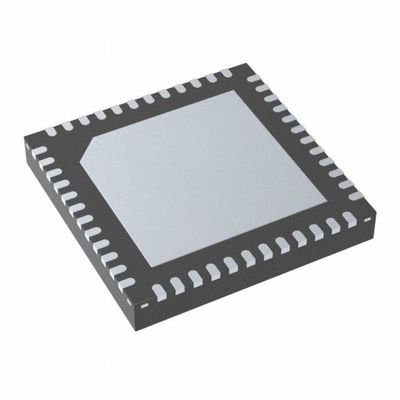

Puce de circuit intégré LMK05318RGZT gigue ultra faible SNGL 48VQFN 800MHz
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LMK05318RGZT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Entrée: | Horloge, LVCMOS | Sortie: | CML, HCSL, LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Nombre de circuits: | 2 | Rapport - entrée : Sortie: | 2:8 |
| Fréquence - maximum: | 800MHz | Tension - approvisionnement: | 1.71V | 3.465V |
| Surligner: | 800 MHz LMK05318RGZT,puce de circuit intégré 800 MHz,puce de circuit intégré LMK05318RGZT |
||
Description de produit
LMK05318RGZT IC 800 MHz 2 48-VFQFN Pad exposé ULTRA LOW JITTER SNGL
Caractéristiques du LMK05318RGZT
Une boucle numérique à verrouillage de phase (DPLL) avec :
– Commutation sans heurt : transitoire de phase ± 50 ps
– Bande passante de boucle programmable avec Fastlock
– Synchronisation conforme aux normes et
Rétention à l'aide d'un TCXO/OCXO à faible coût
• Deux boucles analogiques à verrouillage de phase (APLL) avec
Performances de gigue à la pointe de l'industrie :
– Gigue RMS de 50 fs à 312,5 MHz (APLL1)
– Gigue RMS de 125 fs à 155,52 MHz (APLL2)
• Deux entrées d'horloge de référence
- Sélection d'entrée basée sur la priorité
- Holdover numérique sur perte de référence
• Huit sorties d'horloge avec pilotes programmables
– Jusqu'à six fréquences de sortie différentes
– AC-LVDS, AC-CML, AC-LVPECL, HCSL et
– Commutation sans heurt : transitoire de phase ± 50 ps
– Bande passante de boucle programmable avec Fastlock
– Synchronisation conforme aux normes et
Rétention à l'aide d'un TCXO/OCXO à faible coût
• Deux boucles analogiques à verrouillage de phase (APLL) avec
Performances de gigue à la pointe de l'industrie :
– Gigue RMS de 50 fs à 312,5 MHz (APLL1)
– Gigue RMS de 125 fs à 155,52 MHz (APLL2)
• Deux entrées d'horloge de référence
- Sélection d'entrée basée sur la priorité
- Holdover numérique sur perte de référence
• Huit sorties d'horloge avec pilotes programmables
– Jusqu'à six fréquences de sortie différentes
– AC-LVDS, AC-CML, AC-LVPECL, HCSL et
Attributs du produitde LMK05318RGZT
|
TAPER
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (CI)
Horloge/Minuterie
Générateurs d'horloge, PLL, synthétiseurs de fréquence
|
|
Fabricant
|
Texas Instruments
|
|
Série
|
-
|
|
État du produit
|
Actif
|
|
Taper
|
-
|
|
PLL
|
Oui avec Bypass
|
|
Saisir
|
Horloge, LVCMOS
|
|
Sortir
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Nombre de circuits
|
2
|
|
Rapport - Entrée:Sortie
|
2:8
|
|
Différentiel - Entrée:Sortie
|
Oui oui
|
|
Fréquence - Max
|
800MHz
|
|
Diviseur/Multiplicateur
|
Oui oui
|
|
Tension - Alimentation
|
1.71V ~ 3.465V
|
|
Température de fonctionnement
|
-40°C ~ 85°C
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
48-VFQFN Coussin exposé
|
|
Ensemble d'appareils du fournisseur
|
48-VQFN (7x7)
|
|
Numéro de produit de base
|
LMK05318
|
Applicationsde LMK05318RGZT
• SyncE (G.8262), SONET/SDH (Strate 3/3E,
G.813, GR-1244, GR-253), esclave PTP IEEE 1588
Horloge ou réseau de transport optique (G.709)
• Cartes de ligne 400G, cartes de fabric pour Ethernet
Commutateurs et routeurs
• Station de base sans fil (BTS), liaison sans fil
• Test et mesure, imagerie médicale
• Nettoyage de la gigue, atténuation de l'errance et
Génération d'horloge de référence pour 56G/112G PAM-4
PHY, ASIC, FPGA, SoC et processeurs
