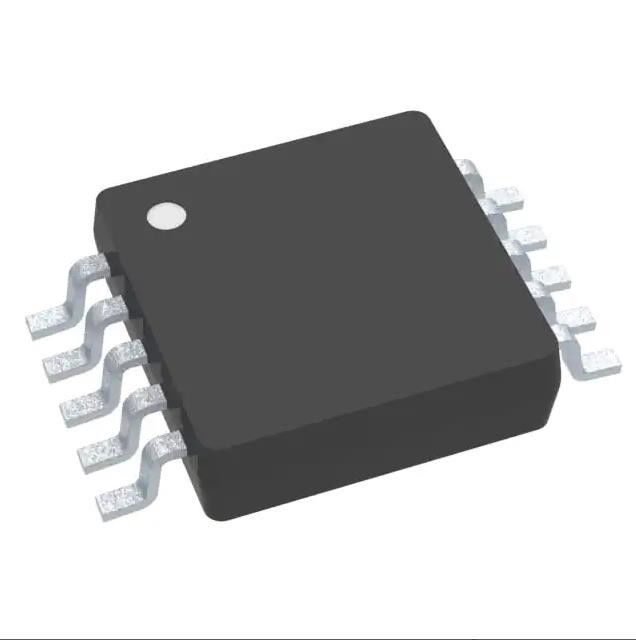

POUSSÉE du repérage CTRLR de LM5022QDGSRQ1 IC/SEPIC 10VSSOP IC dévolteur
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | TI |
| Certification: | Original |
| Numéro de modèle: | LM5022QDGSRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Topologie: | Poussée, SEPIC | Nombre de sorties: | 1 |
|---|---|---|---|
| Phases de sortie: | 1 | Tension - approvisionnement (Vcc/Vdd): | 6V | 60V |
| Fréquence - commutation: | 200kHz | 2.24MHz | Coefficient d'utilisation (maximum): | 95% |
| Température de fonctionnement: | -40°C | 125°C (TJ) | ||
| Surligner: | LM5022QDGSRQ1 IC,POUSSÉE DU REPÉRAGE CTRLR D'IC,SEPIC 10VSSOP IC dévolteur |
||
Description de produit
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Contrôleurs de commutation de C.C de C.C
|
|
Mfr
|
TI
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
| Paquet | Bande et bobine |
|
Statut de produit
|
Actif
|
|
Type de sortie
|
Conducteur de transistor
|
|
Fonction
|
Survolteur, survolteur/dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Poussée, SEPIC
|
|
Nombre de sorties
|
1
|
|
Phases de sortie
|
1
|
|
Tension - approvisionnement (Vcc/Vdd)
|
6V | 60V
|
|
Fréquence - commutation
|
200kHz | 2.24MHz
|
|
Coefficient d'utilisation (maximum)
|
95%
|
|
Redresseur synchrone
|
Non
|
|
Synchronisation d'horloge
|
Oui
|
|
Interfaces série
|
-
|
|
Caractéristiques de contrôle
|
Contrôle de fréquence, début doux
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
10-TFSOP, 10-MSOP (0,118", largeur de 3.00mm)
|
|
Paquet de dispositif de fournisseur
|
10-VSSOP
|
|
Nombre bas de produit
|
LM5022
|
Caractéristiques de LM5022QDGSRQ1
• AEC-Q100 évaluent 1 qualifié avec le suivant
résultats :
– Catégorie 1 de la température de dispositif : -40°C à 125°C
Chaîne ambiante de température de fonctionnement
– Niveau 2 de classification de HBM ESD de dispositif
– Niveau C5 de classification du dispositif CDM ESD
• Régulateur 60-V de démarrage interne
• conducteur de porte de transistor MOSFET de la crête 1-A
• VIN Range : 6 V à 60 V (fonctionnez vers le bas à 3 V ensuite
démarrage)
• Limite de coefficient d'utilisation de 90%
• UVLO programmable avec l'hystérésis
• Limite actuelle de Cycle-par-cycle
• Ensemble simple de fréquence d'oscillateur de résistance
• Fréquence de changement réglable à 2.2MHz
• Synchronisation externe d'horloge
• Compensation de pente
• Début doux réglable
• paquet de 10-Pin VSSOP
Applications de LM5022QDGSRQ1
• Convertisseur de poussée
• Convertisseur de SEPIC
