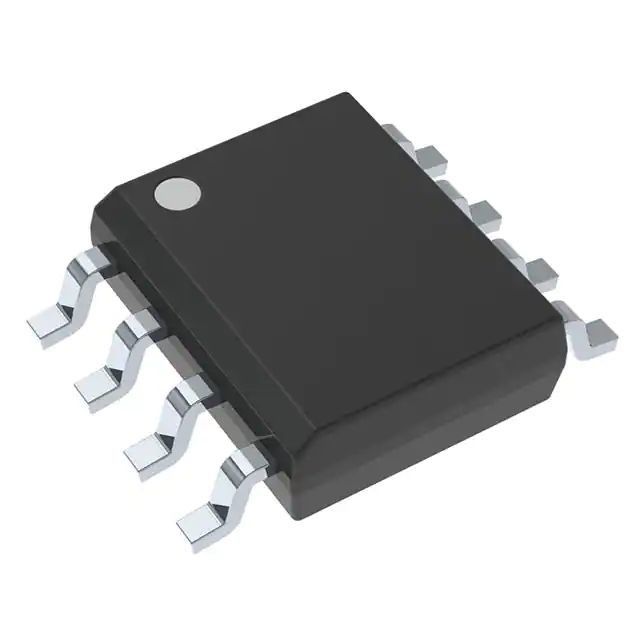

Ajustement 500MA 8SOIC 1.2V réglable de LM2674MX-ADJ NOPB IC REG BUCK
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM2674MX-ADJ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Bande et bobine | Fonction: | Dévolteur |
|---|---|---|---|
| Type de sortie: | réglable | Tension - entrée (minute): | 6.5V |
| Tension - entrée (maximum): | 40V | Tension - sortie (maximum): | 37V |
| Surligner: | LM2674MX-ADJ NOPB IC,AJUSTEMENT 500MA 8SOIC D'IC REG BUCK,1.2V LM2674MX-ADJ NOPB |
||
Description de produit
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Mfr
|
Ti
|
|
Série
|
SWITCHER® SIMPLE
|
|
Statut de produit
|
Actif
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
6.5V
|
|
Tension - entrée (maximum)
|
40V
|
|
Tension - sortie (minute/fixe)
|
1.2V
|
|
Tension - sortie (maximum)
|
37V
|
|
Actuel - sortie
|
500mA
|
|
Fréquence - commutation
|
260kHz
|
|
Redresseur synchrone
|
Non
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
8-SOIC (0,154", largeur de 3.90mm)
|
|
Paquet de dispositif de fournisseur
|
8-SOIC
|
|
Nombre bas de produit
|
LM2674
|
Caractéristiques de LM2674MX-ADJ
1• Efficacité jusqu'à 96%
• Disponible dans 8-Pin SOIC, PDIP, et 16-Pin WSON
Paquets
• Simple et facile pour concevoir avec
• Exige seulement 5 composants externes
• Utilise les inducteurs standard facilement disponibles
• 3-V, 5-V, 12-V, et versions réglables de sortie
• Chaîne réglable de tension de sortie de version : 1,21 V
à 37 V
• Tolérance de tension de sortie maximum de ±1.5% plus de
Conditions de charge de ligne et
• Courant assuré de charge de la sortie 500-mA
• commutateur de sortie de 0.25-Ω DMOS
• Grand choix de tension d'entrée : 8 V à 40 V
• oscillateur 260-kHz interne à frèquence fixe
• Capacité d'arrêt de TTL, remplaçant de puissance faible
Mode
• Arrêt thermique et protection actuelle de limite
Applications de LM2674MX-ADJ
• Rendement élevé simple (>90%) dévolteur (mâle)
Régulateurs
• Preregulator efficace pour les régulateurs linéaires
• Convertisseurs Positif-à-négatifs
Aperçu de LM2674MX-ADJ
Le LM2674 SWITCHER® SIMPLE
le régulateur est un convertisseur dévolteur asynchrone facile à utiliser de DC-DC
avec un grand choix jusqu'à 40 V. de tension d'entrée. Il est capable de la livraison jusqu'à la charge de C.C 0.5-A actuelle avec excellent
règlement de ligne et de charge. Ces dispositifs sont disponibles dans des tensions fixes de sortie de 3,3 V, 5 V, 12 V, et
version réglable de sortie. La famille a besoin de peu de composants externes et la disposition de goupille a été conçue
pour la disposition simple et optima de carte PCB.
