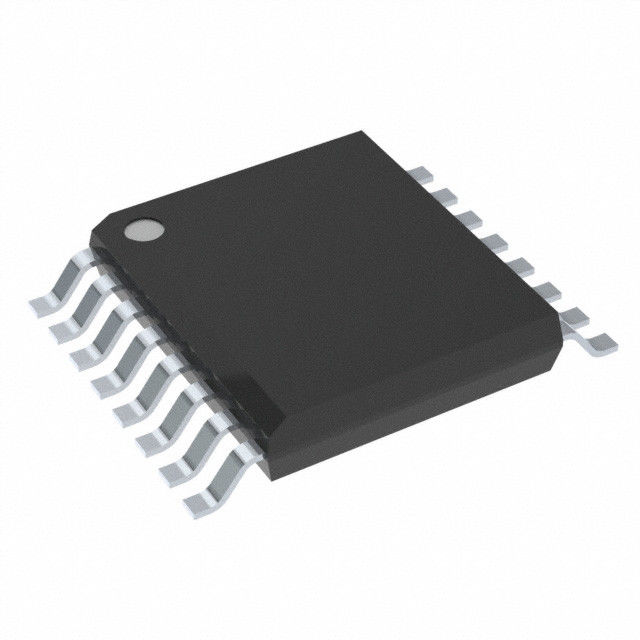

La Manche d'usage universel de l'isolant 100Mbps 3000Vrms 6 d'ISO7762FDBQR Digital
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | ISO7762FDBQR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de canaux: | 6 | Puissance d'isolement: | Non |
|---|---|---|---|
| Tension - isolement: | 3000Vrms | Débit: | 100Mbps |
| Temps de hausse/automne (type): | 1.1ns, 1.4ns | Tension - approvisionnement: | 2.25V | 5.5V |
| Surligner: | 3000Vrms Texas Instruments Digital Isolator,100Mbps Texas Instruments Digital Isolator,6 la Manche ISO7762FDBQR |
||
Description de produit
Caractéristiques d'ISO7762FDBQR
• Débit 100 de Mbps
• Barrière robuste d'isolement :
– >100-Year a projeté la vie
– Estimation d'isolement de jusqu'à 5000 VRMS
– Jusqu'à 12,8 kilovolts de capacité de crête
– ±100 kV/μs CMTI typique
• Grand choix d'approvisionnement : 2,25 V à 5,5 V
• 2.25-V à la traduction du niveau 5.5-V
• Haute de sortie de défaut (ISO776x) et bas (ISO776xF)
Options
• Température ambiante large : – 55°C à +125°C
• Consommation de puissance faible, 1,4 mA typique par
canal chez 1 Mbps
• Bas retard de propagation : 11 NS typiques à 5 V
• Compatibilité électromagnétique robuste (EMC) :
– ESD au niveau système, EFT, et immunité de montée subite
– décharge de contact du CEI 61000-4-2 de ±8 kilovolt
protection à travers la barrière d'isolement
– Basses émissions
• Large-SOIC (DW-16) et SSOP (DBQ-16)
options de paquet
• Version des véhicules à moteur disponible : ISO776x-Q1
• Certifications sécuritaires :
– Isolation renforcée par VDE DIN V V
0884-11:2017-01
– Programme de reconnaissance de composant de l'UL 1577
– Certification de CSA par CEI 60950-1, le CEI
62368-1, et le CEI 60601-1
– Certification de CQC par GB4943.1-2011
– Certification de TUV selon en 60950-1 et
En 61010-1
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Isolants
Isolants de Digital
|
|
Mfr
|
Texas Instruments
|
|
Série
|
ISO776x
|
| Paquet | Bande et bobine |
|
Statut de produit
|
Actif
|
|
Technologie
|
Accouplement capacitif
|
|
Type
|
Usage universel
|
|
Puissance d'isolement
|
Non
|
|
Nombre de canaux
|
6
|
|
Entrées - côté 1/Side 2
|
4/2
|
|
Type de la Manche
|
Unidirectionnel
|
|
Tension - isolement
|
3000Vrms
|
|
Immunité passagère de mode commun (minute)
|
85kV/µs
|
|
Débit
|
100Mbps
|
|
TpLH/tpHL de retard de propagation (maximum)
|
16ns, 16ns
|
|
Déformation de durée d'impulsion (maximum)
|
4.9ns
|
|
Temps de hausse/automne (type)
|
1.1ns, 1.4ns
|
|
Tension - approvisionnement
|
2.25V | 5.5V
|
|
Température de fonctionnement
|
-55°C | 125°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
16-SSOP (0,154", largeur de 3.90mm)
|
|
Paquet de dispositif de fournisseur
|
16-SSOP
|
|
Nombre bas de produit
|
ISO7762
|
