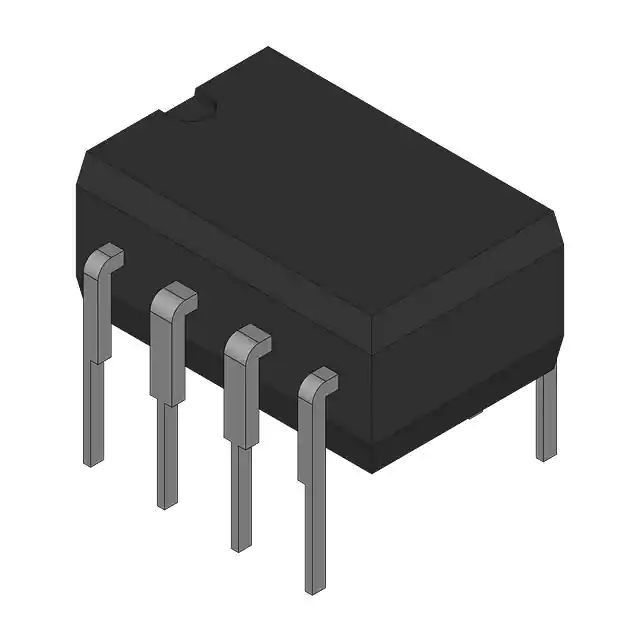

Sortie de la puce NOPB Buck Switching Regulator IC 1.2V 1 de circuit intégré de LM2594HVN-ADJ
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM2594HVN-ADJ/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Paquet: | Tube | Fonction: | Dévolteur |
|---|---|---|---|
| Type de sortie: | réglable | Tension - entrée (minute): | 4.5V |
| Tension - entrée (maximum): | 50Mbps | Actuel - sortie: | 500mA |
| Température de fonctionnement: | Température de fonctionnement | Paquet/cas: | 8-DIP (0,300", 7.62mm) |
| Surligner: | Puce de circuit intégré de LM2594HVN-ADJ,Puce de circuit intégré de NOPB,NOPB Buck Switching Regulator IC |
||
Description de produit
Sortie 500mA 8-DIP de LM2594HVN-ADJ NOPB Buck Switching Regulator IC 1.2V 1
Buck Switching Regulator IC LM2594HVN-ADJ/NOPB avec 1.2V réglable positif
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Régulateurs de tension - régulateurs de commutation de C.C de C.C
|
|
Mfr
|
TI
|
|
Série
|
SWITCHER® SIMPLE
|
| Paquet | Tube |
|
Statut de produit
|
Actif
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
4.5V
|
|
Tension - entrée (maximum)
|
60V
|
|
Tension - sortie (minute/fixe)
|
1.2V
|
|
Tension - sortie (maximum)
|
57V
|
|
Actuel - sortie
|
500mA
|
|
Fréquence - commutation
|
150kHz
|
|
Redresseur synchrone
|
Non
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Par le trou
|
|
Paquet/cas
|
8-DIP (0,300", 7.62mm)
|
|
Paquet de dispositif de fournisseur
|
8-PDIP
|
|
Nombre bas de produit
|
LM2594
|
Caractéristiques de LM2594HVN-ADJ/NOPB
1• Produit nouveau disponible : LMR36506 3-V à 65-V
ultra-petit convertisseur synchrone du mâle 0.6-A
• 3.3-V, 5-V, 12-V, et versions réglables de sortie
• Gamme réglable de tension de sortie de version : 1,2 V à
37 V (57-V pour la version de HT), maximum de ±4%
au-dessus des conditions de charge de ligne et
• Disponible dans la goupille SOIC et 8 de surface-bâti de 8 bornes
Paquets de PDIP
• Courant de sortie 0.5-A assuré
• Gamme de tension d'entrée jusqu'à 60 V
• Exige seulement quatre composants externes
• oscillateur 150-kHz interne à frèquence fixe
• Capacité d'arrêt de TTL
• Mode veille de puissance faible, μA en général 85 de QI
• Rendement élevé
• Utilise les inducteurs standard facilement disponibles
• Protecti thermique d'arrêt et d'actuel-limite
• Conception du début WEBENCH avec LM2594HV
Applications de LM2594HVN-ADJ/NOPB
• À haute efficacité simples ramènent le régulateur (de mâle)
• Preregulator efficace pour les régulateurs linéaires
• régulateurs de commutation de Sur-carte
• convertisseur Positif-à-négatif
