ISL6341AIRZ-T Régulateur à soupape de sortie positive régulateur CC à débit décroissant
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le nombre d'heures d'attente est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de sortie: | Le pilote de transistors | Fonction: | Pas à pas |
|---|---|---|---|
| Configuration de sortie: | Positif | Nombre de sorties: | 1 |
| Phases de sortie: | 1 | Fréquence - Changement de fréquence: | 600kHz |
| Coefficient d'utilisation (maximum): | 75% | Réducteur synchrone: | - Oui, oui. |
Description de produit
ISL6341AIRZ-T Régulateur à soupape de sortie positive régulateur CC à débit décroissant
Les spécifications deLe nombre d'heures d'attente est le suivant:
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Contrôleurs de commutation CC | |
| Mfr | Renesas Electronics America Inc. est une société américaine. |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Type de sortie | Le pilote de transistors |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 4.5V à 14.4V |
| Fréquence - Changement de fréquence | 600 kHz |
| Cycle de fonctionnement (maximum) | 75% |
| Réducteur synchrone | - Oui, oui. |
| Synchronisation par horloge | Je ne veux pas. |
| Interfaces série | - |
| Caractéristiques de contrôle | Activer, contrôle de phase, bonne alimentation, réglage de la puissance |
| Température de fonctionnement | -40°C à 85°C (TA) |
| Type de montage | Monture de surface |

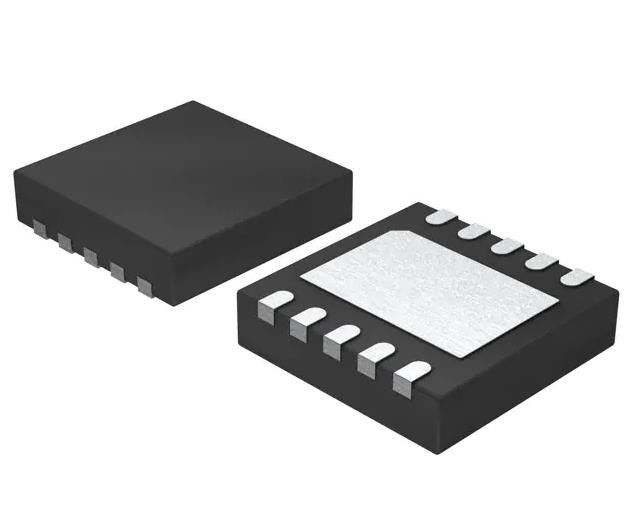

| Emballage / boîtier | 10-WFDFN Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | Le nombre total d'équipements utilisés est de: |
| Numéro du produit de base | Le nombre de personnes concernées |
Caractéristiques duLe nombre d'heures d'attente est le suivant:
• Fonctionne de +4,5V à 14,4V de tension d'alimentation (pour les Bias)
- 1.5V à 12V VIN (jusqu'à 20V est possible avec des restrictions; voir considérations sur la tension d'entrée à la page 12)
- de 0,8 V à ~VIN (cycle de service limité)
- Les pilotes de porte intégrés; LGATE utilise VCC (5V à 12V); UGATE utilise une diode de démarrage externe (5V à 12V)
- 0,8 V de référence interne; tolérance ± 0,8%
• Conception de commande simple à boucle unique
- Modulateur à double bord traditionnel
- Contrôle PWM en mode tension
- Il entraîne les MOSFET N-Channel.
• Réaction rapide et transitoire
- Amplificateur d'erreur à bande passante élevée
- 0% à 85% du cycle de charge maximal pour ISL6341, ISL6341C
- 0% à 75% du cycle de charge maximal pour ISL6341A, ISL6341B
• Protection contre les surtensions sans perte et programmable
- Utilise les MOSFET inférieurs
- Mode de coupure (ISL6341, ISL6341B)
- Mode de réessayage infini (Hiccup) (ISL6341A)
- Mode de réessayage infini (Hiccup); pas de UVP (ISL6341C)
• Surveillance de la tension de sortie
- Arrêt sous tension et surtension
- Une bonne sortie
• Petite taille de convertisseur en 10 Ld 3x3 DFN mince
- L'oscillateur fixe à 300 kHz (ISL6341, ISL6341C)
- L'oscillateur fixe de 600 kHz (ISL6341A, ISL6341B)
- Démarrage doux interne fixe, capable d'une charge prédéterminée
- Activation/arrêt de la fonction sur la broche COMP/EN
• exempt de Pb (conforme à la RoHS)
Des descriptions deLe nombre d'heures d'attente est le suivant:
• Modems câblés, décodeurs et modems DSL
• Produits électriques industriels; Produits à usage général
• Régulateurs DC/DC à entrée 5V ou 12V
• Les sources d'alimentation distribuées à basse tension; point de charge
Classifications environnementales et d'exportationLe nombre d'heures d'attente est le suivant:
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
