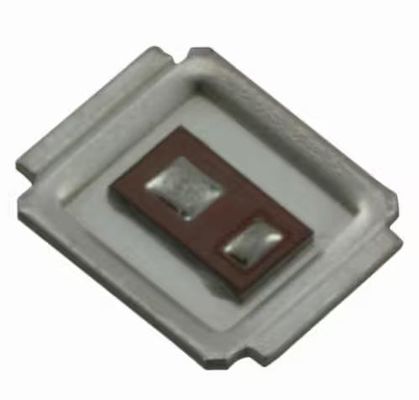

IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2 W (Ta), 42 W (Tc)
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les États membres doivent respecter les dispositions suivantes: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Technologie: | Transistor MOSFET (oxyde de métal) | Rds On (Max) @ Id, Vgs: | 3mOhm @ 22A, 10V |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | 25 V | Courant - écoulement continu (Id) @ 25°C: | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Voltage du moteur (max Rds activé, min Rds activé): | 4.5V, 10V | Charge de porte (Qg) (maximum) @ Vgs: | 32 nC @ 4,5 V |
| Vgs(th) (maximum) @ Id: | 2.4V @ 50μA | Capacité d'entrée (Ciss) (maximum) @ Vds: | 2880 pF @ 13 V |
Description de produit
IRF6713STRPBF N-Channel 25 V 22A (Ta), 95A (Tc) 2,2 W (Ta), 42 W (Tc)
Les spécifications deLes États membres doivent respecter les dispositions suivantes:
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | Infineon Technologies |
| Série | HEXFET® |
| Le paquet | Tape et bobine (TR) |
| Type de FET | N-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | 25 V |
| Courant - écoulement continu (Id) @ 25°C | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Voltage du moteur (max Rds activé, min Rds activé) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 22A, 10V |
| Vgs(th) (maximum) @ Id | 2.4V @ 50μA |
| Charge de la porte (Qg) (max) @ Vgs | 32 nC @ 4,5 V |
| Vgs (maximum) | ± 20 V |
| La capacité d'entrée (Ciss) (max) @ Vds | 2880 pF @ 13 V |
| Caractéristique FET | - |
| Dissipation de puissance (max) | 2.2W (Ta), 42W (Tc) |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | Le code de conduite de l'équipage |
| Emballage / boîtier | DirectFETTM isométrique SQ |
Caractéristiques duLes États membres doivent respecter les dispositions suivantes:
Conforme à la directive RoHS, sans plomb ni bromure
Profil bas (< 0,7 mm)
Le refroidissement bilatéral est compatible
Inductivité de l'emballage ultra-faible
Optimisé pour la commutation haute fréquence
Idéal pour les convertisseurs CC-DC au cœur du processeur
Optimisé pour Sync.FET et certaines applications de contrôle FET
Faible conduction et pertes de commutation
Compatible avec les techniques de montage de surface existantes
Rg testé à 100%
Des descriptions deLes États membres doivent respecter les dispositions suivantes:
The IRF6713SPbF combines the latest HEXFET® Power MOSFET Silicon technology with the advanced DirectFETTM packaging to achieve the lowest on-state resistance in a package that has the footprint of a MICRO-8 and only 0Profil de 0,7 mm. Le package DirectFET est compatible avec les géométries de mise en page existantes utilisées dans les applications électriques, les équipements d'assemblage de PCB et les techniques de soudage par vapeur, infrarouge ou par convection,lorsque la note de demande AN-1035 est suivie en ce qui concerne les méthodes et procédés de fabricationLe package DirectFET permet un refroidissement double face pour maximiser le transfert thermique dans les systèmes d'alimentation, améliorant la meilleure résistance thermique précédente de 80%.
Classifications environnementales et d'exportationLes États membres doivent respecter les dispositions suivantes:
| Attribut | Définition |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.29.0095 |
