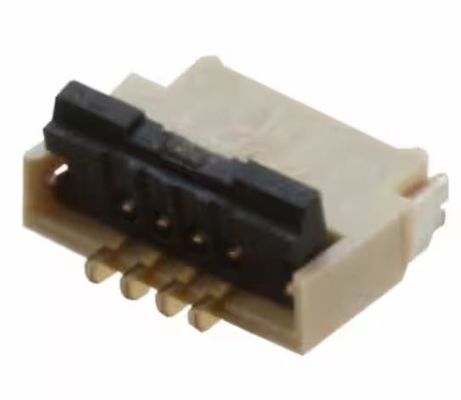

FH34S-4S-0.5SH ((50) 4 Position FFC FPC Connecteur de contact, haut 0,020" Monture de surface
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les appareils doivent être équipés d'un dispositif de détection de la pollution atmosphérique. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de connecteur/contact: | Les contacts, haut | Nombre de postes: | 4 |
|---|---|---|---|
| Le tonnerre: | 0,020" (0.50mm) | Arrêt: | L'autre partie |
| Taille au-dessus de conseil: | 0.039" (1,00 mm) | Fonction de verrouillage: | Fermeture rotative, verrouillage arrière |
| Matériau de contact: | Phosphore Bronze | Contact terminé: | D'or |
Description de produit
FH34S-4S-0.5SH ((50) 4 Position FFC FPC Connecteur de contact, haut 0,020" Monture de surface
Les spécifications de Les appareils doivent être équipés d'un dispositif de détection de la pollution atmosphérique.
| Le type | Définition |
| Catégorie | Connecteurs, interconnecteurs |
| Connecteurs FFC, FPC (flats flexibles) | |
| Ensembles de connecteurs FFC, FPC (flats flexibles) | |
| Mfr | Hirose Electric Co. Ltd. |
| Série | Pour les véhicules à moteur |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de moteur à commande automatique | FFC, FPC |
| Type de montage | Monture de surface, angle droit |
| Type de connecteur/contact | Les contacts, haut |
| Nombre de postes | 4 |
| Le tonnerre | 0.020 " (0,50 mm) |
| Résolution | L'autre partie |
| FFC, FCB Épaisseur | 0.30 mm |
| Hauteur au-dessus de la planche | 0.039" (1,00 mm) |
| Fonction de verrouillage | Fermeture rotative, verrouillage arrière |
| Type d'extrémité du câble | Dégraissés |
| Matériau de contact | Phosphore Bronze |
| Contact terminé | D'or |
| Matériel de logement | Polymère à cristaux liquides (LCP) |
| Matériau de l'actionneur | Polyamide (PA), nylon |
| Caractéristiques | Force d'insertion nulle (ZIF) |
| Rating de la tension | 50 V |
| Température de fonctionnement | -55°C à 85°C |
| Indice de flammabilité du matériau | Le produit doit être présenté dans la boîte de conserve. |
| Rating de courant (ampères) | 0.5A |
| Épaisseur de finition de contact | - |
| Couleur du boîtier | Le beige |
| Couleur de l'actionneur | Noir |
| Cycles d'accouplement | 20 |
Caractéristiques du Les produits de base doivent être présentés dans un emballage de qualité supérieure.
1À l' écart.
Avec la hauteur de 1,0 mm au-dessus de la planche et une largeur de 3,8 mm, les connecteurs sont utilisés dans des applications d'économie d'espace.
2. augmentation de la rétention de FPC/FFC
Par rapport aux connecteurs de construction similaires existants:
* Dans la direction horizontale: environ 2,6 fois
* Dans la direction verticale: environ 2 fois
3. Unité unique d' actionnement rotatif à retour
L'actionneur rotatif s'ouvre à l'arrière du connecteur, assurant une connexion électrique et mécanique fiable.
4- Facilité d'insertion du FPC et connexion électrique fiable
L'actionneur Flip Lock éprouvé permet une insertion facile du FPC et offre une sensation tactile lorsqu'il est complètement fermé, confirmant une connexion électrique et mécanique complète.
Applications de Les produits de base doivent être présentés dans un emballage de qualité supérieure.
◆Travail avant montage sur PCB
Il n'est pas recommandé d'insérer le FPC/FFC ou de faire fonctionner l'actionneur avant son montage sur le PCB.
◆Page déformée de la carte PC
Réduisez la déformation autant que possible.Assurez-vous que la planéité de la zone de montage peut accepter les bornes du connecteur sans causer une défaillance des joints de soudure.
◆Forces à bord
◆Lorsqu'on freine la grande carte de PC sur des cartes individuelles, veillez à ne pas endommager les connecteurs installés.
◆Lorsque les planches ou autres composants sont fixés avec des vis
s'assurer que les contraintes éventuelles ne provoquent pas de déviations de la planche affectant les zones de montage du connecteur.
Classifications environnementales et d'exportationLes appareils doivent être équipés d'un dispositif de détection de la pollution atmosphérique.
| Attribut | Définition |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Nom de la banque | EAR99 |
| HTSUS | 8536.69.4051 |
