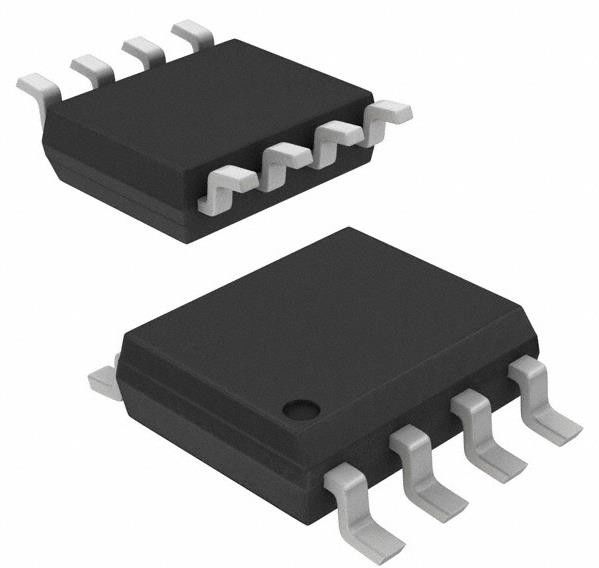

FDS3692 N-Channel 100 V 4,5 A (Ta) 2,5 W (Ta) Monture de surface 8-SOIC
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | FDS3692 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de FET: | N-canal | Technologie: | Transistor MOSFET (oxyde de métal) |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | Pour les appareils électroniques | Courant - écoulement continu (Id) @ 25°C: | 4.5A (ventres) |
| Voltage du moteur (max Rds activé, min Rds activé): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (maximum) @ Id: | 4V @ 250µA | Charge de porte (Qg) (maximum) @ Vgs: | 15 OR @ 10 V |
Description de produit
FDS3692 N-Channel 100 V 4,5 A (Ta) 2,5 W (Ta) Monture de surface 8-SOIC
Les spécifications de Le nombre de points de contrôle
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | un demi |
| Série | PowerTrench® |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de FET | N-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | Pour les appareils électroniques |
| Courant - écoulement continu (Id) @ 25°C | 4.5A (Ta) |
| Voltage du moteur (max Rds activé, min Rds activé) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 60 mOhm @ 4,5 A, 10 V |
| Vgs(th) (maximum) @ Id | 4V @ 250μA |
| Charge de la porte (Qg) (max) @ Vgs | 15 nC @ 10 V |
| Vgs (maximum) | ± 20 V |
| La capacité d'entrée (Ciss) (max) @ Vds | 746 pF @ 25 V |
| Caractéristique FET | - |
| Dissipation de puissance (max) | 2.5W (Ta) |
| Température de fonctionnement | -55°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Numéro du produit de base | FDS36 |
Caractéristiques du Le nombre de points de contrôle
• rDS ((ON) = 50mΩ (typique), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (type), VGS = 10V
• Moins de frais pour le broyeur
• Diode du corps à faible résistance aux rayons QRR
• Efficacité optimisée à haute fréquence
• Capacité UIS (impulsion unique et impulsion répétitive)
Applications de Le nombre de points de contrôle
• Convertisseurs CC/DC et UPS hors ligne
• Architectures de puissance distribuées et VRM
• Commutateur principal pour les systèmes 24V et 48V
• Réctificateur synchrone haute tension
• Systèmes d'injection directe / diesel
• Contrôle de la charge automobile de 42 V
• Systèmes électroniques de train de soupapes
Classifications environnementales et d'exportationLe nombre de points de contrôle
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.29.0095 |
