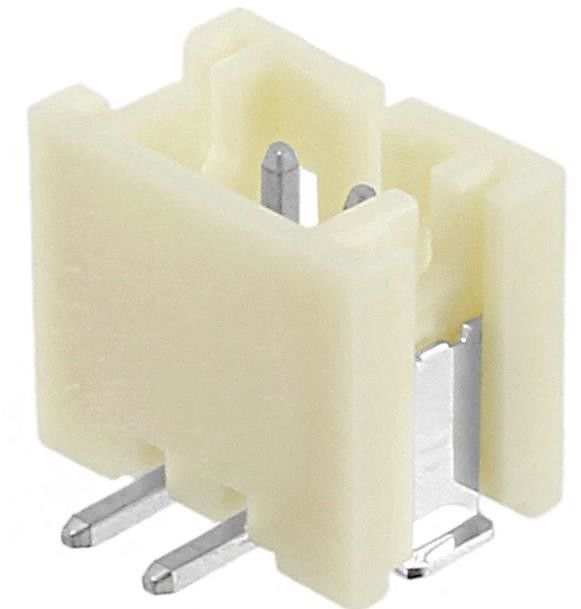

B2B-PH-SM4-TB ((LF) ((SN) Surface de l'en-tête du connecteur Monture 2 position 0.079" (2.00mm)
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de contact: | Pin de mâle | Nombre de postes: | 2 |
|---|---|---|---|
| Lancement - joignant: | 0.079 " (2,00 mm) | Nombre de lignes: | 1 |
| Nombre de positions chargées: | tout | Le style: | Câbler de conseil pour/fil |
| Recouvrement: | Enveloppé - mur 4 | Type de fixation: | Serrure de détente |
| Surligner: | Les produits de base doivent être présentés dans un emballage de qualité supérieure.,Position 2 En-tête du connecteur |
||
Description de produit
B2B-PH-SM4-TB ((LF) ((SN) Surface de l'en-tête du connecteur Monture 2 position 0.079" (2.00mm)
Les spécifications deLes produits de base doivent être présentés dans un emballage de qualité supérieure.
| Le type | Définition |
| Catégorie | Connecteurs, interconnecteurs |
| Connecteurs rectangulaires | |
| Titres, épingles mâles | |
| Mfr | JST Sales America Inc. est une société américaine. |
| Série | PH |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de connecteur | Titre |
| Type de contact | Épingle mâle |
| La hauteur de l'eau | 0.079 " (2,00 mm) |
| Nombre de postes | 2 |
| Nombre de lignes | 1 |
| Distance entre les rangées - Accouplement | - |
| Nombre de postes chargés | Tout |
| Le style | Tableau à câble/fil |
| La couverture | Enveloppé - 4 murs |
| Type de montage | Monture de surface |
| Résolution | L'autre partie |
| Type de fixation | Blocage de détente |
| Longueur de contact - accouplement | 0.130 " (3,30 mm) |
| Longueur de contact - poste | - |
| Longueur totale du contact | - |
| Hauteur de l'isolation | 0.260 " (6,60 mm) |
| Forme du contact | Carré |
| Fin de contact - l' accouplement | Étain |
| Épaisseur de la finition de contact - accouplement | - |
| Contactez Fin - Poste | Étain |
| Matériau de contact | Alliage de cuivre |
| Matériau d'isolation | Polyamide (PA6T), nylon 6T |
| Caractéristiques | Rétention de la soudure |
| Température de fonctionnement | -25°C à 85°C |
| Protection contre les intrusions | - |
| Indice de flammabilité du matériau | Le produit doit être présenté dans la boîte de conserve. |
| Couleur isolante | Naturel |
| Rating de courant (ampères) | 2A |
| Rating de la tension | 100 V |
| Hauteurs d'empilement | 8.6 mm |
| Épaisseur de finition de contact - poste | - |
| Applications | - |
| Numéro du produit de base | B2B-PH-S |
Caractéristiques du Les produits de base doivent être présentés dans un emballage de qualité supérieure.
• courant nominal: 2 A AC/DC (AWG #24)
• Voltage nominal: 100 V CA/CC
• Plage de température: -25°C à +85°C (y compris la hausse de température lors de l'application du courant électrique)
• Résistance au contact: valeur initiale/ 10 mΩ max. Après les essais environnementaux/ 20 mΩ max.
• Résistance d'isolation: 1 000 MΩ min.
• Voltage de résistance: 800 VAC/minute
• Fil applicable: AWG n°32 à n°24
• Épaisseur de la carte PC: 0,8 à 1,6 mm
* Pour l'utilisation des produits, veuillez vous référer aux " Précautions de manipulation des bornes et des connecteurs " décrites sur notre site Web (page des documents techniques des informations sur le produit).
* Conformité RoHS2
* Unité de dimension: mm
* Contactez le JST pour plus de détails.
Applications de Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Il s'agit d'un connecteur mince à profil bas de 2,0 mm de hauteur de 8,0 mm après montage et de 4,5 mm de largeur.
Classifications environnementales et d'exportationLes produits de base doivent être présentés dans un emballage de qualité supérieure.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la directive RoHS |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8536.69.4040 |
