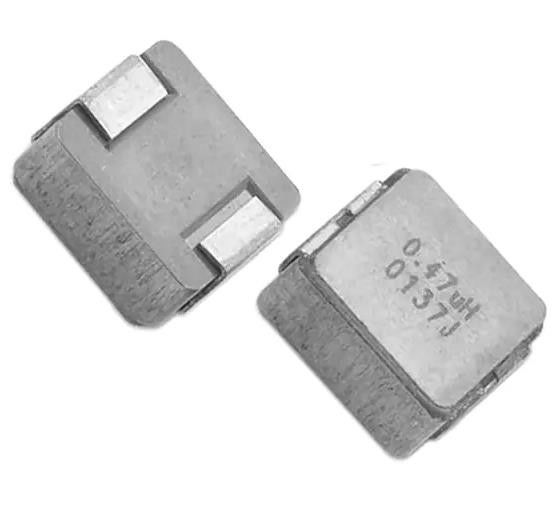

IHLP2525CZERR68M01 680 nH inducteur moulé blindé 15,5 A 5,5 mOhm Max
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Inductivité: | 680 nH | La tolérance: | ± 20% |
|---|---|---|---|
| Rating de courant (ampères): | 15.5 A | Courant - saturation (Isat): | 25A |
| éclairage: | protégé | Résistance en courant continu (DCR): | 5.5mOhm maximum |
| Température de fonctionnement: | -55°C à 125°C | Fréquence d'inductivité - Essai: | 100 kHz |
Description de produit
IHLP2525CZERR68M01 680 nH inducteur moulé blindé 15,5 A 5,5 mOhm Max
Les spécifications de Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
| Le type | Définition |
| Catégorie | Inducteurs, bobines, étouffants |
| Inducteurs fixes | |
| Mfr | Vishay Dale est là. |
| Série | Le code de l'établissement est le code de l'établissement. |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Le type | Moulés |
| Matériau - Noyau | - |
| Inductivité | 680 nH |
| La tolérance | ± 20% |
| Rating de courant (ampères) | 15.5 A |
| Courant - saturation (Isat) | 25A |
| Écran | Éclipsé |
| Résistance en courant continu (DCR) | 5.5mOhm maximum |
| Q @ Fréquence | - |
| Fréquence - Auto-résonance | - |
| Notes de crédit | - |
| Température de fonctionnement | -55°C à 125°C |
| Fréquence d'inductivité - Essai | 100 kHz |
| Type de montage | Monture de surface |
| Emballage / boîtier | Non standardisé |
| Paquet de dispositifs fournis par le fournisseur | - |
| Taille / dimension | 0.270 "L x 0,255 "W (6,86 mm x 6,47 mm) |
| Hauteur - Assise (maximum) | 0.118 " (3,00 mm) |
CaractéristiquesdeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
• Hauteur la plus basse (3,0 mm) dans cette empreinte de colis
• Construction protégée
• Excellent stockage d'énergie en courant continu jusqu'à 5 MHz. Applications d'inducteurs filtrants jusqu'à SRF (voir le tableau des spécifications électriques standard)
• DCR/μH le plus bas, dans cette taille d'emballage
• Traite les hauts pics de courant transitoire sans saturation
• Bruit de bourdonnement très faible, dû à la construction en composite
DécritsdeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
• Applications PDA / ordinateur portable / ordinateur de bureau / serveur
• Convertisseurs POL à courant élevé
• Fournitures électriques à profil bas et à courant élevé
• Appareils à batterie
• Convertisseurs CC/DC dans les systèmes d'alimentation distribuée
• Convertisseur CC/DC pour un réseau de portes programmables sur le terrain (FPGA)
Classifications environnementales et d'exportationdeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Nom de la banque | EAR99 |
| HTSUS | 8504.50.4000 |
