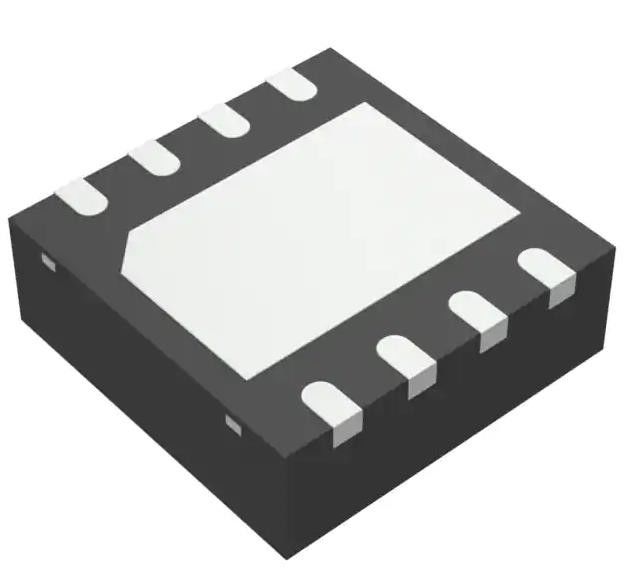

UCC27201ADRMR Directeur de la passerelle à demi-pont IC non-inversion 8-VSON (4x4)
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | UCC27201ADRMR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Configuration conduite: | Moitié-pont | Type de la Manche: | Indépendant |
|---|---|---|---|
| Nombre de conducteurs: | 2 | Type de porte: | Transistor MOSFET de N-canal |
| Voltage - alimentation: | 8V | 17V | Tension de logique - VIL, VIH: | 0.8V, 2.5V |
| Actuel - production maximale (source, évier): | 3A, 3A | Tension latérale élevée - maximum (amorce): | 120 V |
Description de produit
UCC27201ADRMR Directeur de la passerelle à demi-pont IC non inversant 8-VSON (4x4)
Les spécifications de Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Conducteurs de porte | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Configuration à entraînement | À demi-pont |
| Type de canal | Indépendant |
| Nombre de conducteurs | 2 |
| Type de porte | MOSFET à canal N |
| Voltage - alimentation | 8V à 17V |
| Voltage logique - VIL, VIH | 0.8V, 2,5V |
| Courant - Sortie maximale (source, puits) | 3A, 3A |
| Type d'entrée | Ne pas inverser |
| Voltage latéral élevé - max (câble de démarrage) | Pour les appareils électroniques |
| Temps de montée / chute (type) | 8n, 7n |
| Température de fonctionnement | -40°C à 140°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | Plateau exposé à 8-VDFN |
| Paquet de dispositifs fournis par le fournisseur | 8-VSON (4x4) |
| Numéro du produit de base | Les États membres doivent: |
Caractéristiques du Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
* Activer deux MOSFET N-Channel en configuration côté haut et côté bas
* Traitement de la tension négative sur HS (-18V)
* Voltage de démarrage maximal 120 V
* Voltage VDD maximal de 20 V
* Diode à bandeau de 0,65 V VF, 0,6 Q RD sur puce
* Plus de 1 MHz de fonctionnement
* 20-ns Temps de retard de propagation
* Courants de sortie de source 3-A
* 8-ns Rise/7-ns Fall Time avec une charge de 1000-pF
* 1-ns Retard de correspondance
* Fermeture sous tension pour le pilote à haute et basse tension
* Offert dans les paquets SOIC (D) à 8 broches, PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) et SON-10 ((DPR)
* Spécifiée de -40°C à 140°C
Applications de Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
* Fournitures d'électricité pour les marchés des télécommunications, des datacom et des commerçants
* Applications à demi-pont et convertisseurs à pont complet
* Architecture isolée des bus
* Convertisseurs avant à deux commutateurs
* Convertisseurs avant à pince active
* Convertisseurs à haute tension synchrone
* Amplificateurs audio de classe D
Classifications environnementales et d'exportationLes États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
