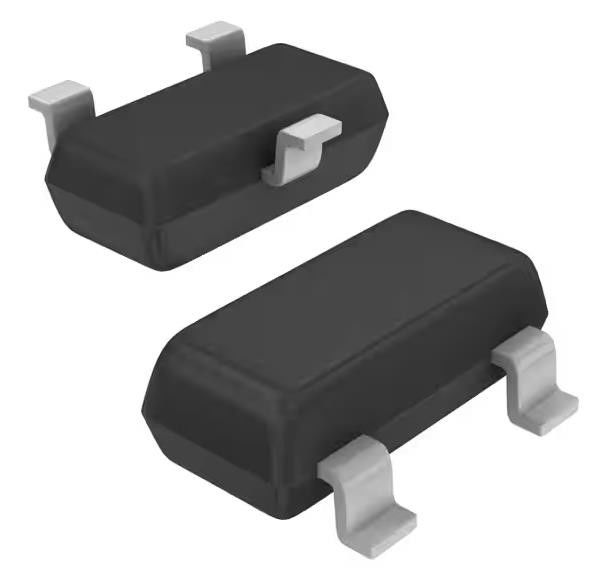

SZBZX84C15ET1G Diode Zener 15 V 225 mW ± 6% Monture de surface SOT-23-3 (TO-236)
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17049. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Tension - Zener (Nom) (Vz): | 15 V | La tolérance: | ±6% |
|---|---|---|---|
| Impédance (maximum) (Zzt): | 30 ohms | Puissance (watts): | 225mW |
| Actuel - fuite inverse @ Vr: | 50 nA @ 10,5 V | Tension - en avant (Vf) (maximum) @ si: | 900 mV à 10 mA |
Description de produit
SZBZX84C15ET1G Diode Zener 15 V 225 mW ± 6% Monture de surface SOT-23-3 (TO-236)
Les spécifications deLe système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17049.
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Diodes | |
| Zener | |
| Diodes à Zener unique | |
| Mfr | un demi |
| Série | Automobiles, AEC-Q101 |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Le niveau de tension est calculé en fonction de la fréquence d'écoulement de l'appareil. | 15 V |
| La tolérance | ± 6% |
| Puissance maximale | 225 mW |
| Impédance (max) (Zzt) | 30 Ohms |
| Courant - Fuite inverse @ Vr | 50 nA @ 10,5 V |
| Voltage - vers l'avant (Vf) (maximum) @ Si | 900 mV @ 10 mA |
| Température de fonctionnement | -65°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | TO-236-3, SC-59, SOT-23-3 Il est interdit d'utiliser le produit. |
| Paquet de dispositifs fournis par le fournisseur | Les États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respectent les dispositions de la présente directive. |
| Numéro du produit de base | SZBZX84 |
Caractéristiques duLe système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17049.
• 250 mW de puissance sur une carte FR−4 ou FR−5
• Plage de tension de rupture de Zener − 2,4 V à 75 V
• Package conçu pour un assemblage automatisé optimal des cartes
• Petite taille d'emballage pour les applications à haute densité
• Classification ESD de classe 3 (> 16 kV) par modèle de corps humain
• Puissance maximale − 225 W (8 x 20 s)
• SZ Préfixe pour les applications automobiles et autres nécessitant des exigences uniques de changement de site et de contrôle; AEC-Q101 Qualifié et PPAP Capable
• Ces dispositifs sont exempts de Pb− et sont conformes à la RoHS
Applications du SZBZX84C15ET1G
Cette série de diodes Zener est proposée dans le boîtier en plastique SOT-23.Ils sont bien adaptés à des applications telles que les téléphones cellulairesDes ordinateurs portables et des tablettes PC.
Classifications environnementales et d'exportationLe système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17049.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.10.0050 |
