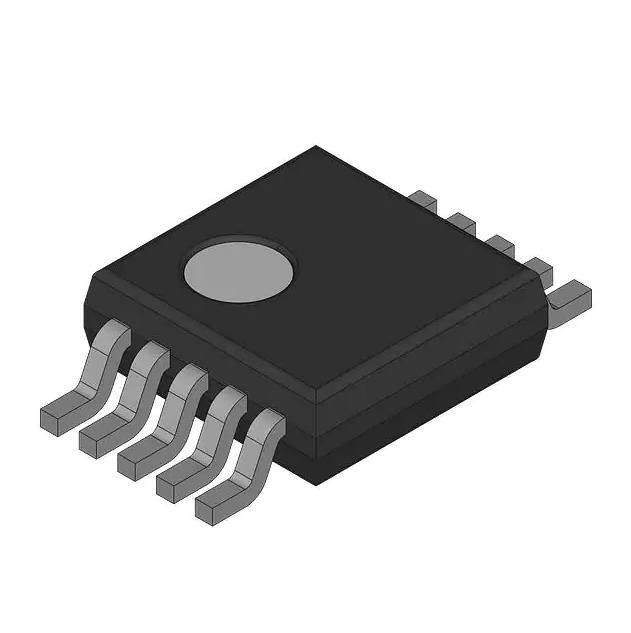

LM5022MME/NOPB Régulateur Contrôleur IC Sortie Positive DC-DC 10-VSSOP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5022MME/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Phases de sortie: | 1 |
|---|---|---|---|
| Tension - approvisionnement (Vcc/Vdd): | 6V | 60V | Fréquence - commutation: | 200kHz | 990kHz |
| Coefficient d'utilisation: | 95% (maximum) | Redresseur synchrone: | Non |
| Synchronisation de l'horloge: | Oui | Température de fonctionnement: | -40°C | 125°C (TJ) |
Description de produit
LM5022MME/NOPB Régulateur Contrôleur IC Sortie Positive DC-DC 10-VSSOP
Amplificateur, régulateur SEPIC sortie positive élévateur, élévateur/abaisseur DC-DC contrôleur IC 10-VSSOP
Spécifications de LM5022MME/NOPB
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Contrôleurs de commutation CC CC | |
| Fabricant | Semi-conducteur national |
| Série | - |
| Emballer | En gros |
| État du produit | Actif |
| Le type de sortie | Pilote de transistors |
| Fonction | Step-Up, Step-Up/Step-Down |
| Configuration de sortie | Positif |
| Topologie | Boost, SEPIC |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Tension - Alimentation (Vcc/Vdd) | 6V ~ 60V |
| Fréquence - Commutation | 200kHz ~ 990kHz |
| Cycle de service (maximum) | 95% |
| Redresseur synchrone | Non |
| Synchronisation de l'horloge | Oui |
| Interfaces série | - |
| Caractéristiques de contrôle | Contrôle de fréquence, démarrage progressif |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 10-TFSOP, 10-MSOP (0,118", 3,00 mm de largeur) |
| Ensemble d'appareils du fournisseur | 10-VSSOP |
| Numéro de produit de base | LM5022 |
CaractéristiquesdeLM5022MME/NOPB
■ Régulateur de démarrage interne 60 V
■ Pilote de porte MOSFET crête 1A
■ Gamme VIN 6V à 60V
■ Limite de cycle de service de 90 %
■ UVLO programmable avec hystérésis
■ Limite de courant cycle par cycle
■ Externe synchronisable (couplé AC)
■ Jeu de fréquences d'oscillateur à résistance unique
■ Compensation de pente
■ Démarrage progressif réglable
■ Ensemble MSOP-10
ApplicationsdeLM5022MME/NOPB
■ Convertisseur Boost
■ Convertisseur SEPIC
Classifications environnementales et d'exportationdeLM5022MME/NOPB
| ATTRIBUT | DESCRIPTION |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
