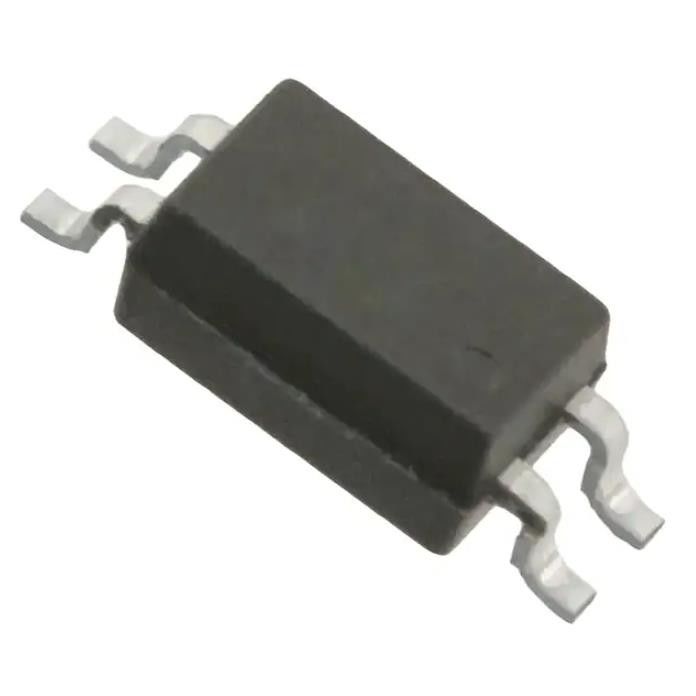

Transport 4so de Chip Optoisolator IC 3.75kv de capteur de température d'ACPL-217-56BE
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ACPL-217-56BE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Nombre de canaux: | 1 |
|---|---|---|---|
| Tension - isolement: | 3750Vrms | Rapport de transfert courant (minute): | 130% @ 5mA |
| Rapport de transfert courant (maximum): | 260% @ 5mA | Tournez sur/arrêtez le temps (le type): | 3µs, 3µs |
| Temps de hausse/automne (type): | 2µs, 3µs | Type d'entrée: | C.C |
| Surligner: | ACPL-217-56BE,Capteur de température Chip Optoisolator,Optoisolant IC 3.75kv |
||
Description de produit
Transport 4so d'IC Chip Optoisolator 3.75kv de circuits intégrés d'ACPL-217-56BE
Le transistor d'optoisolant a produit 3750Vrms 1 la Manche 4-SO
Caractéristiques d'ACPL-217-56BE
| TYPE | DESCRIPTION |
| Catégorie | Isolants |
| Optoisolants | |
| Transistor, optoisolants photovoltaïques de sortie | |
| Mfr | Broadcom limité |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Nombre de canaux | 1 |
| Tension - isolement | 3750Vrms |
| Rapport de transfert courant (minute) | 130% @ 5mA |
| Rapport de transfert courant (maximum) | 260% @ 5mA |
| Tournez sur/arrêtez le temps (le type) | 3µs, 3µs |
| Temps de hausse/automne (type) | 2µs, 3µs |
| Type d'entrée | C.C |
| Type de sortie | Transistor |
| Tension - sortie (maximum) | 80V |
| Actuel - sortie/Manche | 50mA |
| Tension - en avant (Vf) (type) | 1.2V |
| Actuel - C.C en avant (si) (maximum) | 50 mA |
| Saturation de Vce (maximum) | 400mV |
| Température de fonctionnement | -55°C | 110°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 4-SOIC (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 4-SO |
| Nombre bas de produit | ACPL-217 |
Caractéristiques d'ACPL-217-56BE
• Rapport de transfert courant (CTR) : 50% (minimum) à SI = 5 mA, VCC = 5V
• Tension élevée d'isolement d'entrée-sortie (VISO) : 3750VRMS
• Temps de réponse non saturé (TR) : 2 μs (typiques) à VCC = 10V, IC = 2 mA, RL= 100Ω
• AINSI paquet
• CMR : 10 kV/μs (typiques)
• Sécurité et autorisations réglementaires
– cUL
– EN 60747-5-2 D'IEC/EN/DIN
• Options disponibles
– Grades de CTR 0, A, B, C, et D
Applications d'ACPL-217-56BE
• Interface d'entrée-sortie pour les contrôleurs programmables, ordinateurs
• Contrôleurs d'ordre
• Appareils de système, instruments de mesure
• Transmission de signal entre les circuits de différents potentiels et les impédances
Classifications environnementales et d'exportation d'ACPL-217-56BE
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
