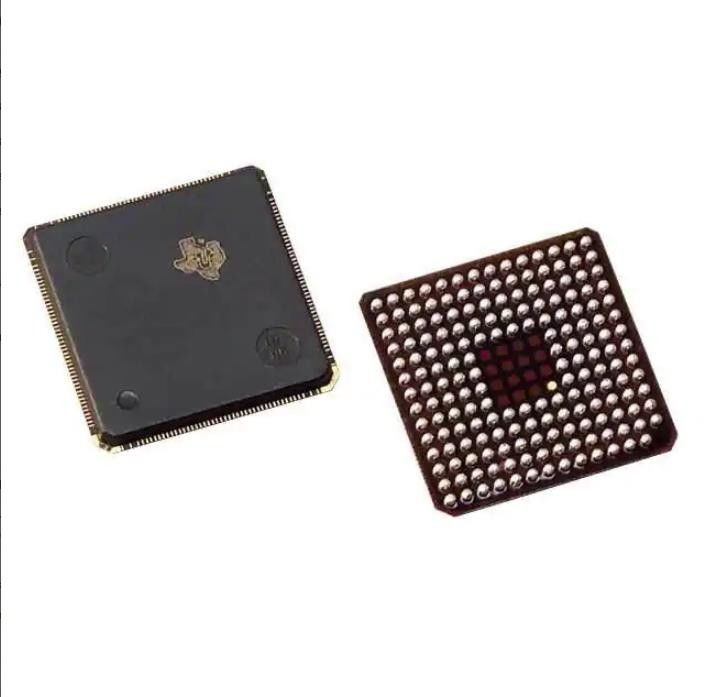

TMS320F2812ZHHS Puce de capteur de température MCU 32bit 256kb Flash 179bga
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320F2812ZHHS |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | Des véhicules à moteur, AEC-Q100, point fixe de C2000™ C28x | Paquet: | Tube |
|---|---|---|---|
| Statut de produit: | Obsolète | Processeur de noyau: | C28x |
| Capacité de mémoire: | à un noyau à 32 bits | Vitesse: | 150MHz |
| Connectivité: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART | Périphériques: | DMA, POR, PWM, WDT |
| Surligner: | TMS320F2812ZHHS,puce de capteur de température MCU,MCU 32bit 256kb Flash 179bga |
||
Description de produit
TMS320F2812ZHHS Circuits intégrés IC Mcu 32bit 256kb Flash 179bga
C28x Automotive, AEC-Q100, C2000™ C28x Microcontrôleur à virgule fixe CI 32 bits monocœur 150 MHz 256 Ko (128 K x 16) FLASH 179-BGA MicroStar (12 x 12)
Spécifications de TMS320F2812ZHHS
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100, C2000™ C28x Point fixe |
| Emballer | Tube |
| État du produit | Obsolète |
| Processeur central | C28x |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 150 MHz |
| Connectivité | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'E/S | 56 |
| Taille de la mémoire du programme | 256 Ko (128 Ko x 16) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | - |
| Taille de la RAM | 18K x 16 |
| Tension - Alimentation (Vcc/Vdd) | 1.81V ~ 2V |
| Convertisseurs de données | A/N 16x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 179-LFBGA |
| Ensemble d'appareils du fournisseur | 179-BGA MicroStar (12x12) |
| Numéro de produit de base | TMS320 |
Les caractéristiques deTMS320F2812ZHHS
• Technologie CMOS statique hautes performances
– 150 MHz (temps de cycle de 6,67 ns)
- Conception basse consommation (noyau 1,8 V à 135 MHz, noyau 1,9 V à 150 MHz, 3,3 VI/O)
• Prise en charge de l'analyse des limites JTAG (1)
• Processeur 32 bits hautes performances (TMS320C28x™)
– Opérations MAC 16 x 16 et 32 x 32
– 16 x 16 Double MAC
– Architecture des autobus de Harvard
– Opérations atomiques
- Réponse et traitement rapides des interruptions
– Modèle de programmation de mémoire unifiée
- Portée linéaire du programme / de l'adresse de données de 4M
– Code efficace (en C/C++ et en assembleur)
– Compatible avec le code source du processeur TMS320F24x/LF240x
• Mémoire sur puce
– Périphériques Flash : jusqu'à 128 K x 16 flash (quatre secteurs 8 K x 16 et six secteurs 16 K x 16)
– Périphériques ROM : jusqu'à 128K x 16 ROM
– ROM 1K x 16 OTP
– L0 et L1 : 2 blocs de 4K x 16 RAM chacun à accès unique (SARAM)
– H0 : 1 bloc de 8K x 16 SARAM
– M0 et M1 : 2 blocs de 1K x 16 chaque SARAM
• ROM de démarrage (4K x 16)
- Avec les modes de démarrage du logiciel
– Tableaux mathématiques standard
• Interface externe (2812)
- Plus de 1M x 16 mémoire totale
– États d'attente programmables
- Synchronisation stroboscopique de lecture/écriture programmable
– Trois sélections de puces individuelles
• Endianité : Little Endian
• Contrôle de l'horloge et du système
– Modifications dynamiques du rapport PLL prises en charge
- Oscillateur sur puce
– Module de minuterie de chien de garde
• Trois interruptions externes
• Bloc d'extension d'interruption périphérique (PIE) qui
Prend en charge 45 interruptions périphériques
• Trois temporisateurs CPU 32 bits
• Clé/verrouillage de sécurité 128 bits
– Protège Flash/ROM/OTP et L0/L1 SARAM
– Empêche la rétro-ingénierie du micrologiciel
• Périphériques de contrôle moteur
– Deux Event Managers (EVA, EVB)
– Compatible avec les appareils 240xA
• Périphériques de port série
– Interface périphérique série (SPI)
– Deux interfaces de communication série (SCI), UART standard
- Réseau de zone de contrôleur amélioré (eCAN)
– Port série tamponné multicanal (McBSP)
• CAN 12 bits, 16 canaux
– Multiplexeur d'entrée 2 x 8 canaux
– Deux Sample-and-Hold
– Conversions uniques/simultanées
– Taux de conversion rapide : 80 ns/12,5 MSPS
• Jusqu'à 56 broches d'E/S à usage général (GPIO)
• Fonctions d'émulation avancées
– Fonctions d'analyse et de point d'arrêt
- Débogage en temps réel via le matériel
• Les outils de développement incluent
– Compilateur/assembleur/éditeur de liens ANSI C/C++
– EDI Code Composer Studio™
– DSP/BIOS™
- Contrôleurs de numérisation JTAG
• Modes basse consommation et économies d'énergie
- Modes IDLE, STANDBY, HALT pris en charge
– Désactiver les horloges périphériques individuelles
APPLICATIONSdeTMS320F2812ZHHS
Les TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 et TMS320C2812 les appareils, membres de la génération DSP TMS320C28x™, sont hautement intégrés et hautes performances solutions pour les applications de contrôle exigeantes.Les blocs fonctionnels et les cartes mémoire sont décrits dans Section 3, Aperçu fonctionnel.Dans ce document, TMS320F2810, TMS320F2811 et TMS320F2812 sont abrégés en F2810, F2811 et F2812, respectivement.F281x désigne les trois périphériques Flash.TMS320C2810, TMS320C2811,et TMS320C2812 sont abrégés en C2810, C2811 et C2812, respectivement.C281x désigne les trois Périphériques ROM.2810 désigne à la fois les appareils F2810 et C2810 ;2811 désigne à la fois F2811 et C2811 dispositifs;et 2812 désigne à la fois les dispositifs F2812 et C2812.
Classifications environnementales et d'exportation deTMS320F2812ZHHS
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
