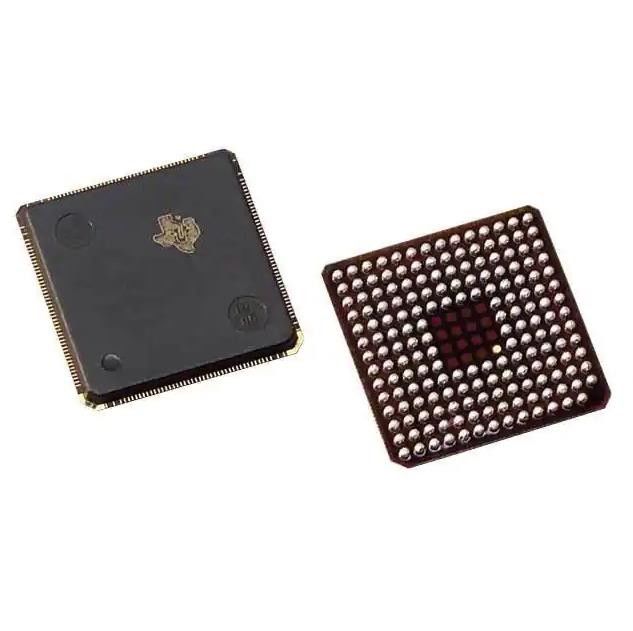

Puce 32BIT 256KB 179BGA IC MCU de capteur de température de TMS320F2812ZHHA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320F2812ZHHA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | Des véhicules à moteur, AEC-Q100, point fixe de C2000™ C28x |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Obsolète |
| Processeur de noyau: | C28x | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 150MHz | Connectivité: | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Surligner: | TMS320F2812ZHHA,32BIT 256KB 179BGA IC MCU,Puce de capteur de température de MCU |
||
Description de produit
Circuits intégrés IC Mcu 32bit 256kb 179bga instantané de TMS320F2812ZHHA
Circuits intégrés IC Mcu 32bit 256kb 179bga instantané de contrôleur de TMS320F2812ZHHA
C28x des véhicules à moteur, AEC-Q100, ÉCLAIR à un noyau à 32 bits 179-BGA MicroStar (12x12) d'IC 150MHz 256KB (128K x 16) de microcontrôleur à point fixe de C2000™ C28x
Caractéristiques de TMS320F2812ZHHA
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100, point fixe de C2000™ C28x |
| Paquet | Plateau |
| Statut de produit | Obsolète |
| Processeur de noyau | C28x |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 150MHz |
| Connectivité | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie | 56 |
| Capacité de la mémoire de programme | 256KB (128K X 16) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 18K X 16 |
| Tension - approvisionnement (Vcc/Vdd) | 1.81V | 2V |
| Convertisseurs de données | A/D 16x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 179-LFBGA |
| Paquet de dispositif de fournisseur | 179-BGA MicroStar (12x12) |
| Nombre bas de produit | TMS320 |
Caractéristiques de TMS320F2812ZHHA
• Technologie statique performante de CMOS
- 150 mégahertz (durée de cycle 6.67-ns)
- De basse puissance (1.8-VCoreat135MHz,
noyau 1.9-V à la conception de l'entrée-sortie 150 mégahertz, 3.3-V)
• Appui de balayage de frontière de JTAG
• Unité centrale de traitement à 32 bits performante (TMS320C28xTM)
-16x16and32x32MACOperations
-16x16DualMAC
- Architecture d'autobus de Harvard
- Opérations atomiques
- Réponse et traitement rapides d'interruption
- Modèle de programmation unifié de mémoire
Portée d'adresse de -4M Linear Program /Data
- Performant (dans C/C++ et Assemblée)
- Code source de processeur de TMS320F24x/IF240x compatible
• Mémoire de Sur-puce
- Dispositifs instantanés : Jusqu'à l'éclair 16 de 128K X
(Quatre 8K secteurs 16K 16) - circuits ROM de X 16 et six : Jusqu'à 128K X 16 • ROM - ROM de 1Kx 16 OTP
• L0 et L1 : 2 blocs de 4K 16 Simple-Access RAM (SARAM)
- H0 : 1Block de 8K 16 SARAM
- M0 et M1 : 2 blocs de 1K 16 SARAM
• ROM de botte (4Kx X 16)
- Avec des modes de botte de logiciel
- Tableaux standard de maths
• Interface externe (2812)
- Au-dessus de la mémoire 1Mx 16 totale
- États d'attente programmables
- Synchronisation lecture/écriture programmable de stroboscope
- Trois personne Chip Selects
• Endianness : Peu d'Endian
APPLICATIONS de TMS320F2812ZHHA
• Horloge et commandes système
- Les changements dynamiques de rapport de PLL ont soutenu
- Oscillateur de Sur-puce
- Module d'horloge de surveillance
• Trois interruptions externes
• Bloc périphérique d'expansion d'interruption (TARTE) qui appuis 45 interruptions périphériques
• Trois Unité-minuteries à 32 bits
• clé/serrure de la sécurité 128-Bit
- Protège Flash/ROM/OTP et L0/L1 SARAM - empêche l'Inverse-ingénierie de progiciels
• Périphériques de contrôle de moteur
- Deux directeurs d'événement (EVA, EVB)
- Compatible aux dispositifs 240xA
• Périphériques de porte série
- Interface périphérique périodique (SPI)
- Deux interfaces de communications périodiques (câbles coaxial), UART standard
- Contrôleur augmenté Area Network (eCAN)
- Porte série protégée multicanale (McBSP)
• 12-Bit CDA, 16 canaux
Multiplexeur d'entrée de -2x8Channel
- Deux d'échantillonnage et de stockage
- Conversions simples/simultanées
- Taux de conversion rapide : 80 ns/12.5 MSPS
• Jusqu'à 56 bornes polyvalentes de l'entrée-sortie (GPIO) • Caractéristiques avancées d'émulation
- Fonctions d'analyse et de point de rupture
- Le temps réel corrigent par l'intermédiaire du matériel
• Les instruments de développement incluent
- Compilateur/assembleur/éditeur de liens de la norme ANSI C/C++
- Compositeur Studio TM ide de code
- DSP/BIOSTM
- Contrôleurs de balayage de JTAG (1)
• Modes et épargne de basse puissance de puissance
- OISIF, DE RÉSERVE, les modes de HALTE ont soutenu
- Différentes horloges périphériques de débronchement
Classifications environnementales et d'exportation de TMS320F2812ZHHA
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
