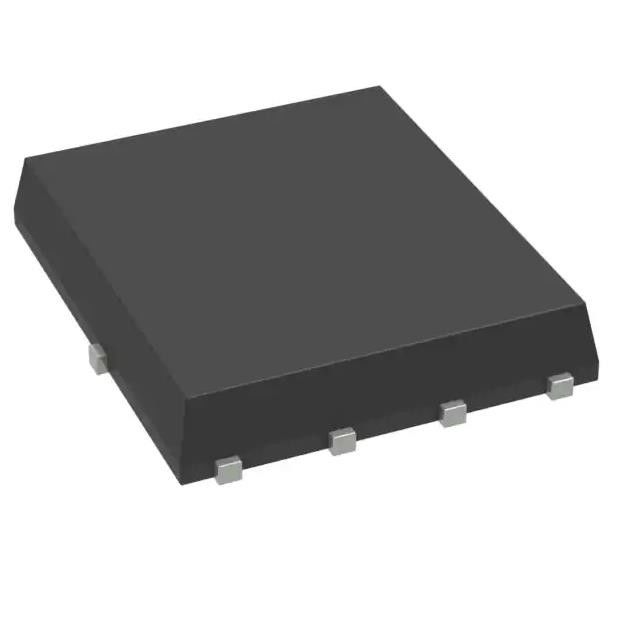

8PQFN FDMS5352 Transister IC Mosfet N-Ch 60V 13.6A/49A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | FDMS5352 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de FET: | N-canal |
|---|---|---|---|
| Technologie: | Transistor MOSFET (oxyde de métal) | Vidangez à la tension de source (Vdss): | 60 V |
| Actuel - drain continu (identification) @ 25°C: | 13.6A (merci), 49A (comité technique) | Tension d'entraînement (Max Rds On, Min Rds On): | 4.5V, 10V |
| Le RDS sur (maximum) @ l'identification, Vgs: | 6,7 mOhms à 13,6 A, 10 V | Identification de Vgs (Th) (maximum) @: | 3V @ 250µA |
| Surligner: | FDMS5352 Transistor IC Mosfet,FDMS5352 Transister IC,8PQFN FDMS5352 |
||
Description de produit
Circuits intégrés de transistor FDMS5352 IC Mosfet N-Ch 60v 13.6a/49a 8pqfn
Canal N 60 V 13,6 A (Ta), 49 A (Tc) 2,5 W (Ta), 104 W (Tc) Montage en surface 8-PQFN (5x6)
Spécifications de FDMS5352
| TAPER | DESCRIPTION |
| Catégorie | Produits semi-conducteurs discrets |
| Transistors | |
| FET, MOSFET | |
| FET simples, MOSFET | |
| Fabricant | onsemi |
| Série | PowerTrench® |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Type FET | Canal N |
| Technologie | MOSFET (oxyde métallique) |
| Tension drain à source (Vdss) | 60V |
| Courant - Vidange continue (Id) @ 25°C | 13.6A (Ta), 49A (Tc) |
| Tension d'entraînement (Max Rds activé, Min Rds activé) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 6,7 mOhms à 13,6 A, 10 V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
| Charge de porte (Qg) (Max) @ Vgs | 131 nC à 10 V |
| Vg (Max) | ±20V |
| Capacité d'entrée (Ciss) (Max) @ Vds | 6940 pF à 30 V |
| Fonction FET | - |
| Dissipation de puissance (maximale) | 2,5 W (Ta), 104 W (Tc) |
| Température de fonctionnement | -55°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | 8-PQFN (5x6) |
| Paquet/caisse | 8-PowerTDFN |
| Numéro de produit de base | FDMS53 |
Les caractéristiques deFDMS5352
• Max rbs(on)=6.7mΩat Vcs=10V,lb=13.6A
• Max fbs(on)=8.2mΩat VGs=4.5V,lb=12.3A
• Advanced Package et combinaison de silicium pour une faible ros(on)
• Conception de boîtier robuste MSL1
• Testé à 100 % par l'UIL
• Conforme RoHS
APPLICATIONSdeFDMS5352
• Conversion CC-CC
Classifications environnementales et d'exportation deFDMS5352
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
