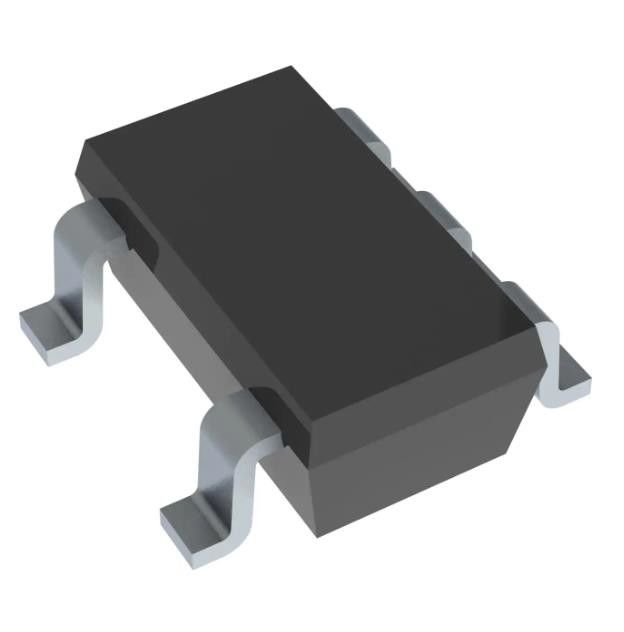

Circuits intégrés LM2735XQMF/NOPB IC Reg Multi Config ADJ 2.1A SOT23
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM2735XQMF/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Survolteur, survolteur/dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Boost, Flyback, SEPIC |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 2.7V | Tension - entrée (maximum): | 5.5V |
| Surligner: | LM2735XQMF/NOPB,circuits intégrés LM2735XQMF IC,Reg Multi Config ADJ 2.1A SOT23 |
||
Description de produit
Circuits intégrés LM2735XQMF/NOPB IC Reg Mult Confg Adj 2.1a Sot23
Boost, Flyback, SEPIC Régulateur à découpage IC Positif Réglable 3V 1 Sortie 2,1A (Commutateur) SC-74A, SOT-753
Spécifications de LM2735XQMF/NOPB
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Step-Up, Step-Up/Step-Down |
| Configuration de sortie | Positif |
| Topologie | Boost, Flyback, SEPIC |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 2.7V |
| Tension - Entrée (Max) | 5.5V |
| Tension - Sortie (Min/Fixe) | 3V |
| Tension - Sortie (Max) | 24V |
| Courant - Sortie | 2.1A (interrupteur) |
| Fréquence - Commutation | 1,6 MHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-74A, SOT-753 |
| Ensemble d'appareils du fournisseur | SOT-23-5 |
| Numéro de produit de base | LM2735 |
Les caractéristiques deLM2735XQMF/NOPB
• AEC-Q100 qualifié pour les applications automobiles :
– Niveau de température de l'appareil 1 : -40 °C à +125 °C Plage de fonctionnement ambiante
• Plage de tension d'entrée : 2,7 V à 5,5 V
• Plage de tension de sortie : 3 V à 24 V
• Courant de commutation de 2,1 A sur toute la plage de température
• Contrôle en mode courant
• Broche d'activation logique haute
• Courant de veille ultra-faible de 80 nA à l'arrêt
• Commutateur NMOS 170 mΩ
• Précision de tension de retour de 2 %
• Facilité d'utilisation, petite taille totale de la solution
– Démarrage progressif interne
– Rémunération interne
– Deux fréquences de commutation
– 520 kHz (LM2735-Y)
– 1,6 MHz (LM2735-X)
- Utilise de petits inducteurs à montage en surface et des condensateurs à puce
- Minuscules packages SOT-23 et WSON
• Créez une conception personnalisée à l'aide du LM2735-Q1 avec WEBENCH® Power Designer
APPLICATIONSdeLM2735XQMF/NOPB
• Infodivertissement automobile et cluster
• Système avancé d'assistance au conducteur (ADAS)
• Passerelle
• Biais LCD TFT automobile
Classifications environnementales et d'exportation deLM2735XQMF/NOPB
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
