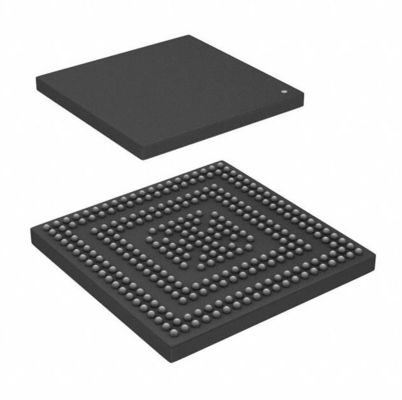

Puce IC MCU 32BIT 4MB 292LFBGA de capteur de température TC277TP64F200NDCKXUMA3
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TC277TP64F200NDCKXUMA3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | TriCore™ |
|---|---|---|---|
| Capacité de mémoire: | Tri noyau à 32 bits | Vitesse: | 200MHz |
| Type de mémoire de programme: | ÉCLAIR | Périphériques: | DMA, POR, WDT |
| Nombre d'entrée-sortie: | 169 | Capacité de la mémoire de programme: | 4MB (4M x 8) |
| Surligner: | TC277TP64F200NDCKXUMA3,IC MCU 32BIT 4MB 292LFBGA,Puce IC MCU de capteur de température |
||
Description de produit
TC277TP64F200NDCKXUMA3 circuits intégrés IC Mcu 32bit 4mb 292lfbga instantané
Tri noyau à 32 bits d'IC de microcontrôleur de TriCore™ AURIX™ 200MHz 4MB (4M x 8) PG-LFBGA-292-6 INSTANTANÉ
Caractéristiques de MIC5841YWM
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Infineon Technologies |
| Série | AURIX™ |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Processeur de noyau | TriCore™ |
| Capacité de mémoire | Tri noyau à 32 bits |
| Vitesse | 200MHz |
| Connectivité | ASC, CANbus, Ethernet, FlexRay, HSSL, le ² C, LINbus, MSC, PSI5, QSPI d'I, A ENVOYÉ |
| Périphériques | DMA, POR, WDT |
| Nombre d'entrée-sortie | 169 |
| Capacité de la mémoire de programme | 4MB (4M x 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 64K X 8 |
| RAM Size | 472K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.17V | 5.5V |
| Convertisseurs de données | A/D 60x12b SAR, Sigma-delta |
| Type d'oscillateur | Externe |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 292-LFBGA |
| Paquet de dispositif de fournisseur | PG-LFBGA-292-6 |
| Nombre bas de produit | TC277TP64 |
Caractéristiques de MIC5841YWM
La famille de produits de TC27x a les caractéristiques suivantes :
• Microcontrôleur de haute performance avec trois noyaux d'unité centrale de traitement
• Deux unités centrales de traitement superbe-scalaires à 32 bits de TriCore (TC1.6P), chacun ayant les caractéristiques suivantes :
– Représentation en temps réel supérieure
– Manipulation mordue forte
– Capacités entièrement intégrées de DSP
– Multiplier-accumulez l'unité capable soutenir 2 opérations de MAC par cycle
– Unité entièrement canalisée de virgule flottante (FPU)
– opération de jusqu'à 200 mégahertz à la pleine température ambiante
– jusqu'à 120 données RAM de zone de travail (DSPR) de K byte
– instruction RAM de zone de travail (PSPR) de jusqu'à 32 K bytes
– Cachette d'instruction de 16 K bytes (ICACHE)
– Cachette de 8 données de K byte (DCACHE)
• Unité centrale de traitement scalaire efficace de TriCore de puissance (TC1.6E), ayant les caractéristiques suivantes :
– Compatibilité de code binaire avec TC1.6P
– opération de jusqu'à 200 mégahertz à la pleine température ambiante
– jusqu'à 112 données RAM de zone de travail (DSPR) de K byte
– jusqu'à 24 instructions RAM de zone de travail (PSPR) de K byte
– Cachette d'instruction de 8 K bytes (ICACHE)
– tampon de lecture des données 0.125Kbyte (DRB)
• Noyaux d'ombre de Lockstepped pour un TC1.6P et pour TC1.6E
• Souvenirs multiples de sur-puce
– Tous les NVM et SRAM inclus sont CCE protégée
– mémoire instantanée de programme de jusqu'à 4 Moctets (PFLASH)
– mémoire instantanée de jusqu'à 384 données de K byte (DFLASH) utilisable pour l'émulation d'EEPROM
– Mémoire de 32 K bytes (LMU)
– Mémoire morte d'initialisation (BROM)
• contrôleur DMA de 64-Channel avec le transfert des données sûr
• Système d'interruption sophistiqué (la CCE s'est protégée)
• Structure d'autobus de sur-puce de haute performance
– interconnexion 64-bit de barre de traverse (SRI) donnant rapidement l'accès parallèle entre les maîtres d'autobus, les unités centrales de traitement et les souvenirs
– autobus périphérique de système à 32 bits (SPB) pour les unités périphériques et fonctionnelles de sur-puce
– Un pont en autobus (pont de SFI)
• Module facultatif de degré de sécurité de matériel (HSM) sur quelques variantes
• Unité de gestion de la sécurité (SMU) manipulant des alarmes de moniteur de sécurité
• Banc d'essai de mémoire avec CCE, initialisation de mémoire et fonctions de MBIST (MTU)
• Moniteur d'entrée-sortie de matériel (IOM) pour la vérification de l'entrée-sortie numérique
• Unités périphériques de Sur-puce souple
– Quatre asynchrones/canaux périodiques synchrones (ASCLIN) avec l'appui de LIN de matériel (V1.3, V2.0, V2.1 et J2602) jusqu'à 50 MBaud
APPLICATIONS de MIC5841YWM
• Protections de sortie de LVDSM, protection d'entrée de LVDSH, mode principal, CL=25pF
• Représentation moyenne plus les protections (MP+) :
– tranchant fort (MP+ss), CL=25pF
– bord moyen fort (MP+sm), CL=50pF
– bord moyen (MP+m), CL=50pF
– bord faible (MP+w), CL=50pF
• La représentation moyenne capitonne (député britannique) :
– tranchant fort (MPss), CL=25pF
– bord moyen fort (MPsm), CL=50pF
• Protections moyennes et à performance réduite (MP/LP), les arrangements identiques de puissance d'émission :
– bord moyen (LP/MPm), CL=50pF
– bord faible (MPw), CL=50pF
Classifications environnementales et d'exportation de MIC5841YWM
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
