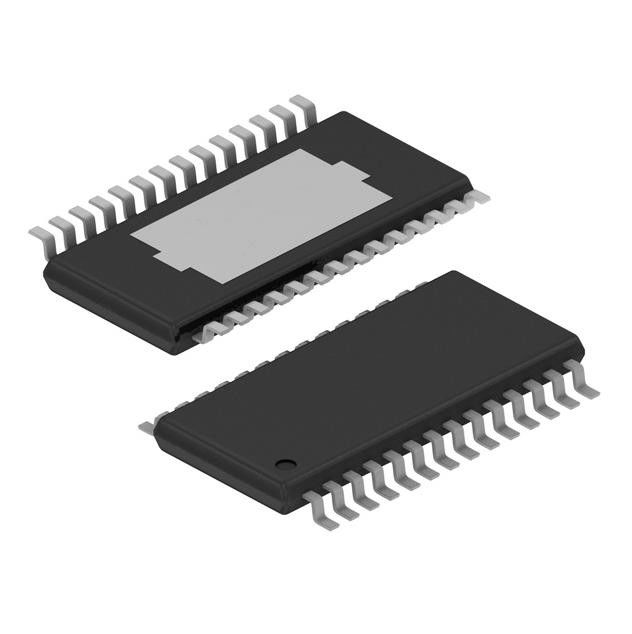

N-canal 2.5A 28-HTSSOP de 1:1 de commutateur électrique/conducteur TPS4H160BQPWPRQ1
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TPS4H160BQPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | TPS4H160BQPWPRQ1 | Nombre de sorties: | 4 |
|---|---|---|---|
| Rapport - entrée : Sortie: | 1:1 | Interface: | "Marche/Arrêt" |
| Tension - charge: | 3.4V ~ 40V | Actuel - sortie (maximum): | 2.5A |
| Le RDS sur (type): | 165mOhm | Paquet de dispositif de fournisseur: | 28-HTSSOP |
Description de produit
Puce de capteur de température de TTL SOT-23-6 de Rail-à-rail de TLV3501AIDBVT IC CMOS
Le dispositif TPS4H160-Q1 est entièrement commutateur du côté haut intelligent protégé de quadchannel avec quatre intégrés
FETs de puissance de 160-mΩ NMOS. Les pleins diagnostics et le sens actuel de grande précision permettent le contrôle intelligent de la charge.
Une limite actuelle réglable externe améliore la fiabilité du système entier en limitant le courant d'irruption ou de surcharge.
Caractéristiques de TPS4H160BQPWPRQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à la chaîne ambiante de température de fonctionnement de l'asd 125°C
– Niveau H3A de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
• Sécurité fonctionnelle capable
– Documentation disponible pour faciliter la conception fonctionnelle de système de sûreté
• Commutateur du côté haut intelligent de mΩ du Quadruple-canal 160 avec de pleins diagnostics
– Version A : Sortie numérique d'Ouvert-drain
– Version B : Sortie analogique d'Actuel-sens
• Tension large d'opération 3,4 V à 40 V
• Courant de réserve très réduit, < 500="" nA="">
• Sens actuel de grande précision : ±15% sous la charge de >25-mA
• Limite actuelle réglable avec la résistance externe, ±15% sous la charge de >500 mA
• Protection
– Protection la Court-à-terre par la limite actuelle (interne ou externe)
– Arrêt thermique avec le verrou outre de l'option et de l'oscillation thermique
– Bride de tension négative de charge inductive avec le taux de groupe optimisé
Caractéristiques de TPS4H160BQPWPRQ1
|
Mfr
|
Texas Instruments
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
|
Produit
|
TPS4H160BQPWPRQ1
|
|
Type de commutateur
|
Usage universel
|
|
Nombre de sorties
|
4
|
|
Rapport - entrée : Sortie
|
1:1
|
|
Configuration de sortie
|
Côté élevé
|
|
Type de sortie
|
N-canal
|
|
Interface
|
"Marche/Arrêt"
|
|
Tension - charge
|
3.4V | 40V
|
|
Tension - approvisionnement (Vcc/Vdd)
|
Non requis
|
|
Actuel - sortie (maximum)
|
2.5A
|
|
Le RDS sur (type)
|
165mOhm
|
|
Type d'entrée
|
Non-inverser
|
|
Caractéristiques
|
Drapeau de statut
|
|
Protection de défaut
|
Limitation actuelle (fixe), au-dessus de la température
|
|
Température de fonctionnement
|
-40°C | 125°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet de dispositif de fournisseur
|
28-HTSSOP
|
|
Paquet/cas
|
28-PowerTSSOP (0,173", largeur de 4.40mm)
|
|
Nombre bas de produit
|
TPS4H160
|
Applications de TPS4H160BQPWPRQ1
• Conducteurs multicanaux de LED, conducteurs d'ampoule
• Commutateurs du côté haut multicanaux pour des sous-modules
• Relais du côté haut multicanal, conducteurs de solénoïde
• Conducteurs de sortie numérique de PLC
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
