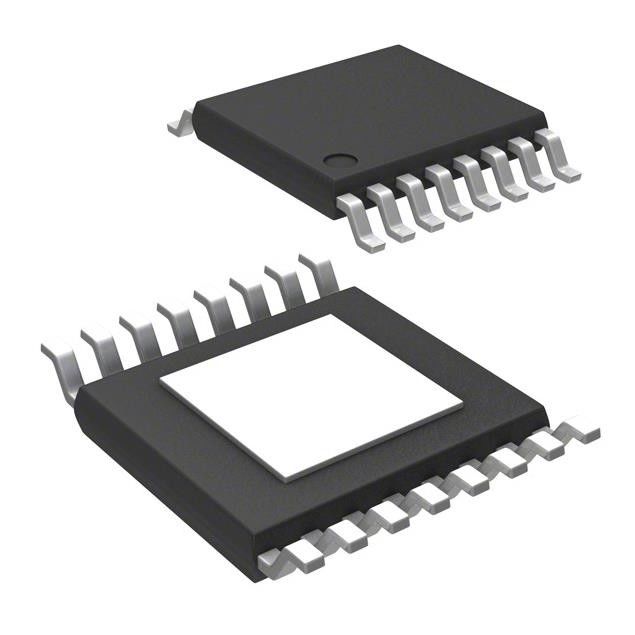

TPS2HB16BQPWPRQ1 Commutateur d'alimentation/pilote de puce de capteur de température 1:1 60A 16-HTSSOP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TPS2HB16BQPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | TPS2HB16BQPWPRQ1 | Nombre de sorties: | 2 |
|---|---|---|---|
| Rapport - entrée : Sortie: | 1:1 | Interface: | "Marche/Arrêt" |
| Tension - charge: | 3V | 28V | Actuel - sortie (maximum): | 60A |
| Le RDS sur (type): | 16mOhm | Température de fonctionnement: | -40°C | 125°C |
Description de produit
TLV3501AIDBVT IC CMOS rail à rail TTL SOT-23-6 puce de capteur de température
Le TPS2HB16-Q1 fournit également une détection de courant analogique de haute précision qui permet une charge améliorée
Diagnostique.En signalant le courant de charge et la température de l'appareil à un MCU système, l'appareil permet
maintenance prédictive et diagnostics de charge qui améliorent la durée de vie du système.Le TPS2HB16-Q1 est disponible dans un HTSSOP
package qui permet de réduire l'empreinte PCB.
Les caractéristiques deTPS2HB16BQPWPRQ1
• Qualifié pour les applications automobiles
• AEC-Q100 qualifié avec les résultats suivants :
– Classe de température de l'appareil 1 : TA = plage de température ambiante de fonctionnement de –40°C à 125°C
– Appareil HBM classification ESD niveau 2
– Appareil CDM ESD classification niveau C4B
– Résiste au déchargement de charge de 40 V
• Commutateur côté haut intelligent à deux canaux avec RON de 16 mΩ (TJ = 25 °C)
• Améliorer la fiabilité au niveau du système grâce à une limitation de courant réglable
– Limite de courant réglable de 4,1 A à 48,5 A et fixée en interne à 60 A
• Protection de sortie intégrée robuste :
– Protection thermique intégrée
– Protection contre les courts-circuits à la masse/batterie
– Protection contre les événements d'inversion de batterie, y compris l'allumage automatique avec tension inverse
– Arrêt automatique en cas de perte de batterie/masse
– Pince de sortie intégrée pour démagnétiser les charges inductives
– Gestion des pannes configurable
• La sortie de détection analogique peut être configurée pour mesurer avec précision :
- Courant de charge
– Température de l'appareil
• Fournit une indication de défaut via la broche SNS
– Détection de charge ouverte et de court-circuit à la batterie
Spécifications deTPS2HB16BQPWPRQ1
|
Produit
|
TPS2HB16BQPWPRQ1
|
|
Type de commutateur
|
Usage général
|
|
Nombre de sorties
|
2
|
|
Rapport - Entrée:Sortie
|
1:1
|
|
Configuration de sortie
|
Côté haut
|
|
Le type de sortie
|
Canal N
|
|
Interface
|
Allumé éteint
|
|
Tension - Charge
|
3V ~ 28V
|
|
Tension - Alimentation (Vcc/Vdd)
|
Non requis
|
|
Courant - Sortie (Max)
|
60A
|
|
Rds activé (typique)
|
16mOhms
|
|
Type d'entrée
|
-
|
|
Caractéristiques
|
-
|
|
Protection contre les pannes
|
Limitation de courant (réglable), surchauffe
|
|
Température de fonctionnement
|
-40°C ~ 125°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Ensemble d'appareils du fournisseur
|
16-HTSSOP
|
|
Paquet/caisse
|
16-PowerTSSOP (0,173", 4,40 mm de largeur)
|
|
Numéro de produit de base
|
TPS2HB16
|
Demandes deTPS2HB16BQPWPRQ1
• Module d'affichage automobile
• Modules ADAS
• Module de confort d'assise
• Unité de commande de transmission
• Module de contrôle CVC
• Modules de contrôle du corps
• Éclairage LED
• 2 ampoules de 27 W
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH concernés |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
