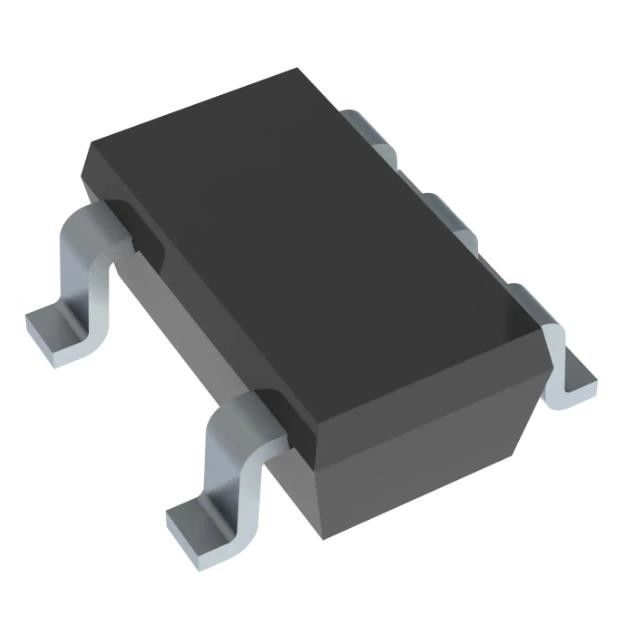

La tension du shunt TLVH431AQDBVRQ1 mettent en référence IC 1.24V 18 VV ±1% 70 mA SOT-23-5
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TLVH431AQDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | TLVH431AQDBVRQ1 | Tension - sortie (minute/fixe): | 1.24V |
|---|---|---|---|
| Tension - sortie (maximum): | 18 V | Actuel - sortie: | 70 mA |
| Tolérance: | ±1% | Actuel - cathode: | 100 µA |
| Température de fonctionnement: | -40°C | 125°C | ||
Description de produit
La tension du shunt TLVH431AQDBVRQ1 mettent en référence IC 1.24V 18 VV ±1% 70 mA SOT-23-5
Référence IC 1.24V réglable 18 VV ±1% de tension de shunt 70 mA SOT-23-5
Les dispositifs TLVH431 sont les 3 références réglables terminales de basse tension de tension, avec la stabilité thermique spécifique sur la température ambiante des véhicules à moteur. La tension de sortie peut être placée à n'importe quelle valeur entre VREF (1,24 V) et 18 V avec deux résistances externes (voir le schéma 2). Ces dispositifs fonctionnent à partir d'un à tension inférieure (V) 1,24 que des références du shunt-régulateur TL431 et TL1431 très utilisé.
Caractéristiques de TLVH431AQDBVRQ1
• Qualifié pour des applications des véhicules à moteur
• Opération de basse tension : Vers le bas à 1,24 V
• Tolérances de tension de référence à 25°C
– 0,5% pour de catégorie B
– 1% pour une catégorie
• Tension réglable de sortie, Vo = VREF à 18 V
• Grand choix actuel fonctionnant de cathode : μA 100 à 70 mA
• impédance typique de la sortie 0.25-Ω
• – 40°C selon les caractéristiques 125°C
Caractéristiques de TLVH431AQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Série
|
Des véhicules à moteur, AEC-Q100
|
|
Produit
|
TLVH431AQDBVRQ1
|
|
Type de référence
|
Shunt
|
|
Type de sortie
|
Réglable
|
|
Tension - sortie (minute/fixe)
|
1.24V
|
|
Tension - sortie (maximum)
|
18 V
|
|
Actuel - sortie
|
70 mA
|
|
Tolérance
|
±1%
|
|
Actuel - cathode
|
µA 100
|
|
Température de fonctionnement
|
-40°C | 125°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
SC-74A, SOT-753
|
|
Paquet de dispositif de fournisseur
|
SOT-23-5
|
|
Nombre bas de produit
|
TLVH431
|
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
