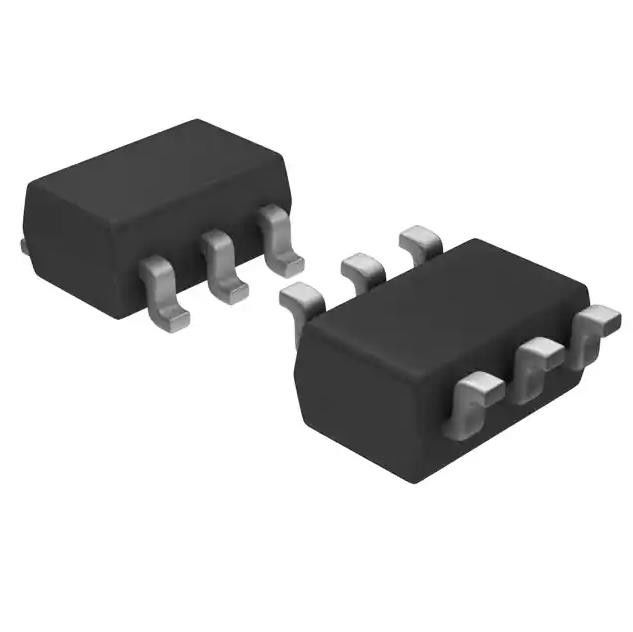

TLV3501AIDBVT Puce de capteur de température CMOS rail à rail TTL SOT-23-6 10pA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | TLV3501AIDBVT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - approvisionnement, simple/double (±): | 2.7V | 5.5V, ±1.35V | 2.75V | Tension - compensation d'entrée (maximum): | 6.5mV @ 5.5V |
|---|---|---|---|
| Actuel - polarisation d'entrée (maximum): | 10pA @ 5.5V | Actuel - tranquille (maximum): | 5mA |
| Condition d'essai: | -40°C | 125°C | Retard de propagation (maximum): | 10ns |
Description de produit
TLV3501AIDBVTPuce de capteur de températureCMOS rail à rail TTL SOT-23-6
La famille TLV350x de comparateurs de sortie push-pull présente un délai de propagation et un fonctionnement rapides de 4,5 ns
de 2,7 V à 5,5 V. La plage de mode commun d'entrée au-delà des rails en fait un choix idéal pour la basse tension
applications.La sortie rail à rail pilote directement la logique CMOS ou TTL.
Caractéristiques du TLV3501AIDBVT
• Haute vitesse : 4,5 ns
• E/S rail à rail
• Tension d'alimentation : 2,7 V à 5,5 V
• Étage de sortie CMOS push-pull
• Arrêt (TLV3501 uniquement)
• Micro-boîtiers : SOT-23 à 6 broches (simple), SOT-23 à 8 broches (double)
• Courant d'alimentation faible : 3,2 mA
Spécifications du TLV3501AIDBVT
|
Fabricant
|
Texas Instruments
|
|
Série
|
-
|
| Emballer | Bande et bobine (TR) |
|
État du produit
|
Actif
|
|
Taper
|
Usage général
|
|
Nombre d'éléments
|
1
|
|
Le type de sortie
|
CMOS, push-pull, rail à rail, TTL
|
|
Tension - Alimentation, simple/double (±)
|
2.7V ~ 5.5V, ±1.35V ~ 2.75V
|
|
Tension - Décalage d'entrée (Max)
|
6,5 mV à 5,5 V
|
|
Courant - Biais d'entrée (Max)
|
10pA à 5,5V
|
|
Courant - Sortie (Typ)
|
-
|
|
Courant - Repos (Max)
|
5mA
|
|
CMRR, PSRR (Type)
|
70dB CMRR, 100dB PSRR
|
|
Délai de propagation (Max)
|
10ns
|
|
Hystérèse
|
6mV
|
|
Température de fonctionnement
|
-40°C ~ 125°C
|
|
Paquet/caisse
|
SOT-23-6
|
|
Type de montage
|
Montage en surface
|
|
Ensemble d'appareils du fournisseur
|
SOT-23-6
|
|
Numéro de produit de base
|
TLV3501
|
Applications du TLV3501AIDBVT
• Équipement de test automatique
• Stations de base sans fil
• Détecteurs de seuil
• Détecteurs de passage à zéro
• Comparateurs de fenêtre
Classifications environnementales et d'exportation
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
