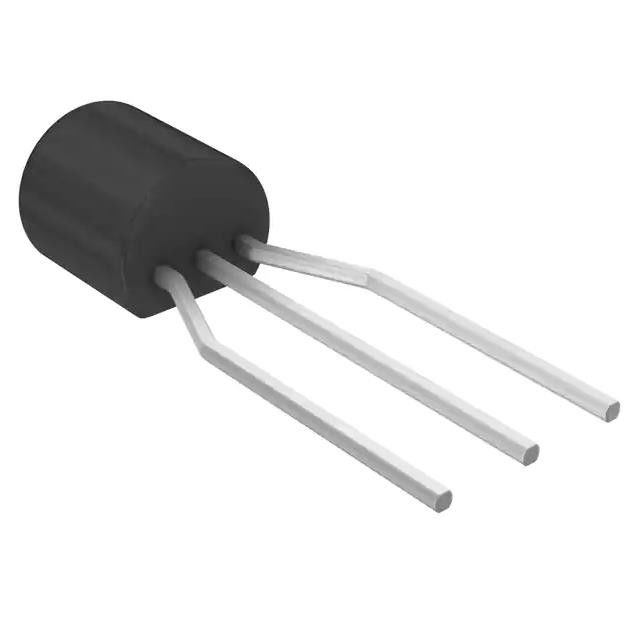

LM335AZT capteur de température puce capteur analogique -40C-100C TO92-3
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM335AZT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | USD |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
|
Détail Infomation |
|||
| Type de capteur: | Analogique, locale | Sentant la température - gens du pays: | -40°C | 100°C |
|---|---|---|---|
| Résolution: | 10mV/°K | Exactitude - le plus haut (le plus bas): | ±3°C (±5°C) |
| Condition d'essai: | 25°C (- 40°C | 100°C) | Température de fonctionnement: | -40°C | 100°C |
Description de produit
LM335AZT capteur de température puce capteur analogique -40C-100C TO92-3
Caractéristiques du LM335AZT
■ Directement calibré en °K
■ Précision initiale de 1°C
■ Fonctionne de 450µA à 5mA
■ Impédance dynamique inférieure à 1Ω
Descriptionde LM335AZT
Les LM135, LM235, LM335 sont des capteurs de température de précision qui peuvent être facilement calibrés.Ils fonctionnent comme un Zener à 2 bornes et la tension de claquage est directement proportionnelle à la température absolue à 10 mV/°K.
Le circuit a une impédance dynamique inférieure à 1Ω et fonctionne dans une plage de courant de 450µA à 5mA sans altération de ses caractéristiques.
Étalonnés à +25°C, les LM135, LM235 et LM335 ont une erreur typique inférieure à 1°C sur une plage de température de 100°C.Contrairement aux autres capteurs, les LM135, LM235, LM335 ont une sortie linéaire.
Spécifications du LM335AZT
|
Fabricant
|
STMicroelectronics
|
|
Série
|
-
|
|
État du produit
|
Actif
|
|
Type de capteur
|
Analogique, locale
|
|
Température de détection - Locale
|
-40°C ~ 100°C
|
|
Température de détection - À distance
|
-
|
|
Le type de sortie
|
Tension analogique
|
|
Tension - Alimentation
|
-
|
|
Résolution
|
10mV/°K
|
|
Caractéristiques
|
-
|
|
Précision - la plus élevée (la plus faible)
|
±3°C (±5°C)
|
|
Condition de test
|
25°C (-40°C ~ 100°C)
|
|
Température de fonctionnement
|
-40°C ~ 100°C
|
|
Type de montage
|
À travers le trou
|
|
Paquet/caisse
|
TO-226-3, TO-92-3 (TO-226AA) Fils formés
|
|
Ensemble d'appareils du fournisseur
|
TO-92-3
|
|
Numéro de produit de base
|
LM335
|
Informations d'application du LM335AZT
Il existe une méthode simple d'étalonnage de l'appareil pour des précisions plus élevées
L'étalonnage en un seul point fonctionne car la sortie du LM135, LM235, LM335 est proportionnelle à la température absolue avec la sortie extrapolée du capteur allant à 0V à 0°K (-273,15°C).Les erreurs de tension de sortie par rapport à la température ne sont que des pentes.Ainsi, un étalonnage de la pente à une température corrige les erreurs à toutes les températures.
La sortie du circuit (calibré ou non) est donnée par l'équation :
VOT + VOTO x où T est la température inconnue et To est la température de référence (en °K).
Nominalement, la sortie est calibrée à 10mV/°K.
Des précautions doivent être prises pour assurer une bonne précision de détection.Comme dans le cas de tous les capteurs de température, l'auto-échauffement peut réduire la précision.Les LM135, LM235 et LM335 doivent fonctionner avec un courant faible mais suffisant pour conduire le capteur et son circuit d'étalonnage à leur température de fonctionnement maximale
Si le capteur est utilisé dans un environnement où la résistance thermique est constante, les erreurs dues à l'auto-échauffement peuvent être calibrées de manière externe.Ceci est possible si le circuit est polarisé avec un courant stable en température.Le chauffage sera alors proportionnel à la tension Zener et donc à la température.De cette manière, l'erreur due à l'auto-échauffement est proportionnelle à la température absolue en tant qu'erreurs de facteur d'échelle.
