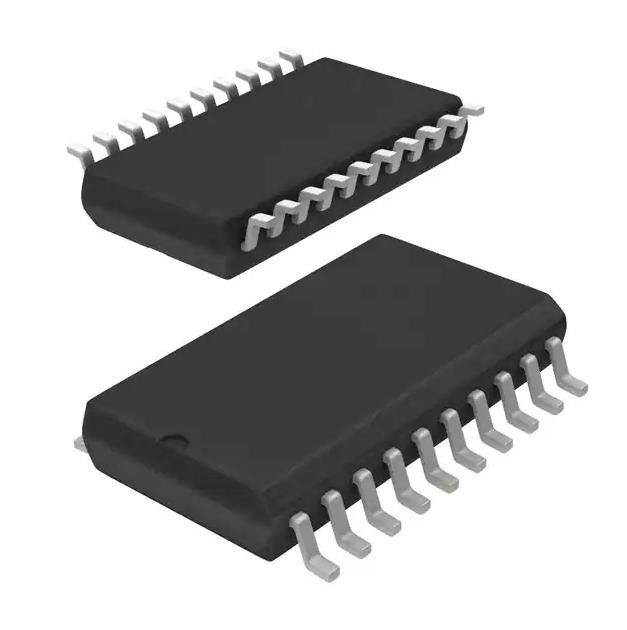

MC74LCX541DWG La puce 8 de circuit intégré mordue par élément 3-State a produit 20-SOIC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | onsemi |
| Certification: | Original |
| Numéro de modèle: | MC74LCX541DWG |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | MC74LCX541DWG | Nombre d'éléments: | 1 |
|---|---|---|---|
| Nombre de peu par élément: | 8 | Type de sortie: | 3-état |
| Tension - approvisionnement: | 2V | 3.6V | Température de fonctionnement: | -40°C | 85°C (VENTRES) |
| Paquet de dispositif de fournisseur: | 20-SOIC | Actuel - sortie haute, bas: | 24mA |
Description de produit
La puce 8 de circuit intégré de MC74LCX541DWG mordue par élément 3-State a produit 20-SOIC
Le tampon, Non-inversant 1 élément 8 mordu par élément 3-State a produit 20-SOIC
Le MC74LCX541 est une haute performance, non−inverting octal
tampon fonctionnant à partir d'un approvisionnement de 2,3 à 3,6 V. Ce dispositif est semblable dedans
fonction au MC74LCX244, tout en fournissant traversez
architecture. Entrées compatibles à grande impédance de TTL de manière significative
ramenez le chargement actuel aux conducteurs d'entrée tandis que les sorties compatibles de TTL
l'offre a amélioré la représentation de changement de bruit.
Caractéristiques de MC74LCX541DWG
• Conçu pour l'opération de 2,3 à 3,6 V VCC
• Capacité tolérante d'interface de − de 5 V avec la logique de 5 V TTL
• Appuis Live Insertion et retrait
• Les spécifications d'IOFF garantissent à grande impédance quand VCC = 0 V
• LVTTL compatible
• LVCMOS compatible
• 24 mA ont équilibré l'évier de sortie et la capacité de source
• Près du courant statique zéro d'approvisionnement dans chacun des trois états de logique (10 A)
Réduit sensiblement l'alimentation électrique de système
• La représentation de Latchup dépasse 500 mA
• Représentation d'ESD :
* modèle de corps humain > 2000 V
* modèle de machine > 200 V
• Préfixe de NLV pour exigence des véhicules à moteur et autre d'applications
Conditions uniques de rupture de site et de contrôle ; AEC−Q100
Qualifié et PPAP capables
• Ces dispositifs sont Pb−Free, l'halogène Free/BFR libre et sont RoHS
Conforme
Caractéristiques de MC74LCX541DWG
|
Mfr
|
onsemi
|
|
Série
|
74LCX
|
|
Statut de produit
|
Actif
|
|
Type de logique
|
Protégez, Non-en inversant
|
|
Nombre d'éléments
|
1
|
|
Nombre de peu par élément
|
8
|
|
Type d'entrée
|
-
|
|
Type de sortie
|
3-State
|
|
Actuel - sortie haute, bas
|
24mA, 24mA
|
|
Tension - approvisionnement
|
2V | 3.6V
|
|
Température de fonctionnement
|
-40°C | 85°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
20-SOIC (0,295", largeur de 7.50mm)
|
|
Paquet de dispositif de fournisseur
|
20-SOIC
|
|
Nombre bas de produit
|
74LCX541
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC74LCX541DWG
